Le module TSX DSY 64T2K comporte 64 voies de sorties statiques à logique positive pour courant continu.

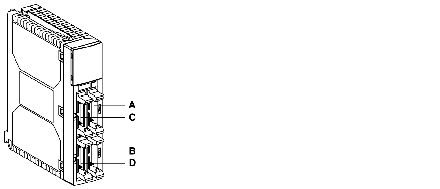

Ce module est équipé de quatre connecteurs HE10 mâles :
-
connecteur A pour les sorties 0 à 15 ;
-
connecteur B pour les sorties 16 à 31 ;
-
connecteur C pour les sorties 32 à 47 ;
-
connecteur D pour les sorties 48 à 63.

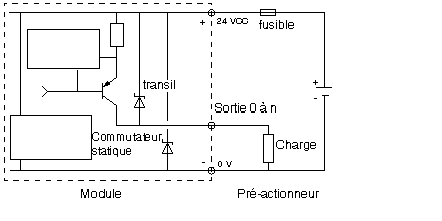

La figure ci‐dessous montre le schéma de principe d'une sortie.

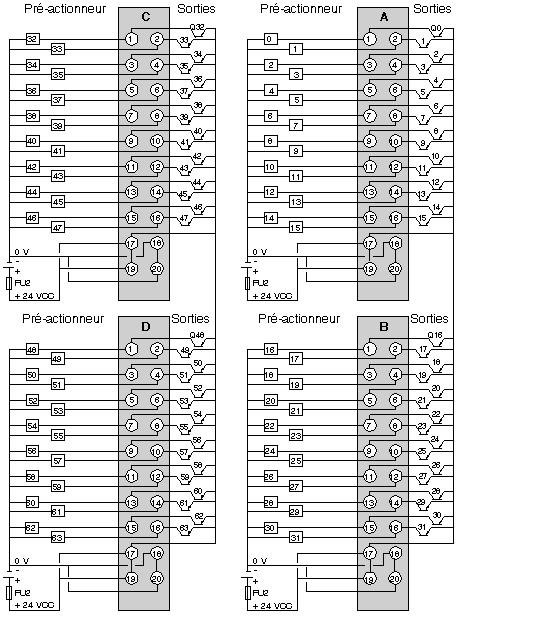

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU2
Fusible 2 A à fusion rapide.
NOTE : Il est obligatoire de relier :
