Raccordement du module TSX DSY 32T2K
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DSY 32T2K
comporte 32 voies de sorties statiques à logique positive pour courant continu.

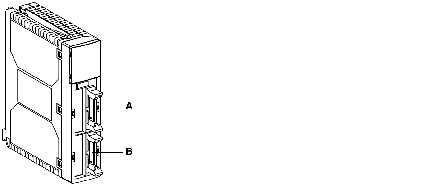

Ce module est équipé de deux connecteurs
HE10
mâles :
connecteur A pour les sorties 0 à 15 ;
connecteur B pour les sorties 16 à 31.
Schéma de principe

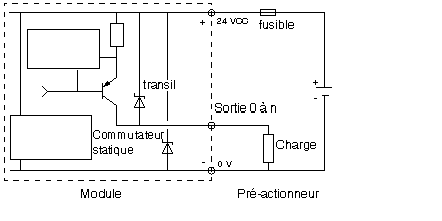

La figure ci‐dessous montre le schéma de principe d'une sortie.
Raccordement du module

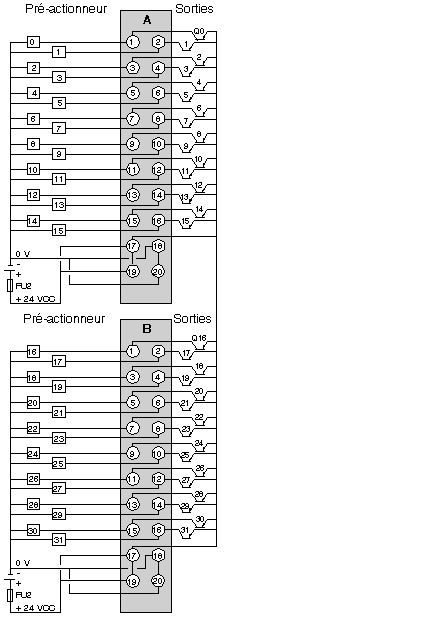

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU2
Fusible 2 A à fusion rapide.
NOTE :
Il est obligatoire de relier :
le + 24 VCC aux bornes 17 et 19 ;
le 0 V aux bornes 18 et 20.
