Raccordement du module TSX DSY 16S4
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TSX DSY 16S4 comprend 16 voies de sortie à thyristor bidirectionnel de triode.

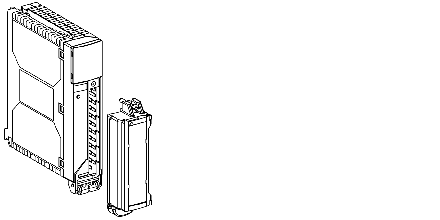

Ce module est équipé d'un bornier amovible à 20 bornes à vis, permettant de connecter les sorties :

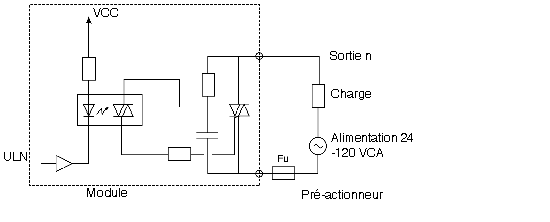

Schéma de principe
Le schéma de principe d'une sortie est illustré ci-dessous.

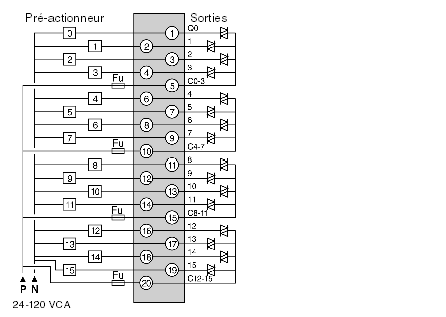

Raccordement du module
Le schéma ci-dessous illustre le raccordement du module aux pré-actionneurs.
FU
Fusible 6,3 A interchangeable à fusion ultra-rapide
