Raccordement du module TSX DSY 08S5
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TSX DSY 08S5 comporte 8 voies de sorties triac.

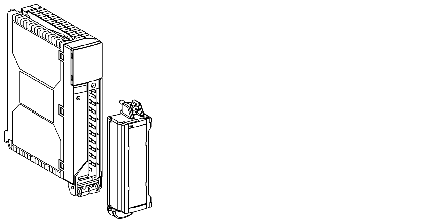

Le module est équipé d'un bornier de connexion à vis de 20 bornes débrochable, permettant de raccorder les sorties :
Schéma de principe

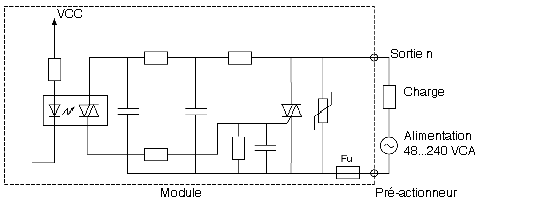

La figure ci‐dessous montre le schéma de principe d'une sortie.
Raccordement du module

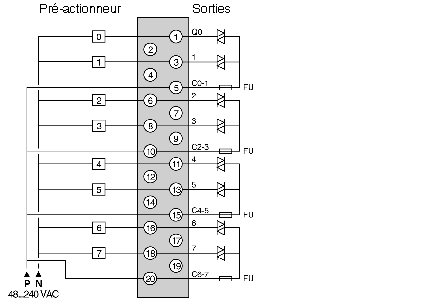

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU
Fusible interchangeable 5 A à fusion ultra‐rapide
