Le module TSX DSY 16R5 comporte 16 voies de sortie à relais pour courant thermique 3 A.

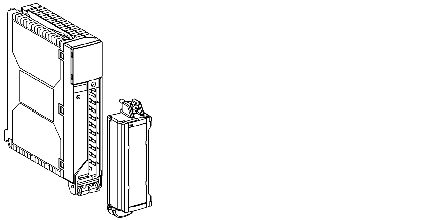

Le module est équipé d'un bornier de connexion à vis de 20 bornes débrochable, permettant de raccorder les sorties :

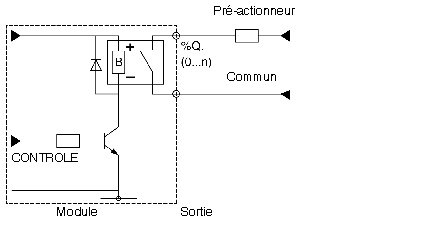

La figure ci‐dessous montre le schéma de principe d'une sortie.

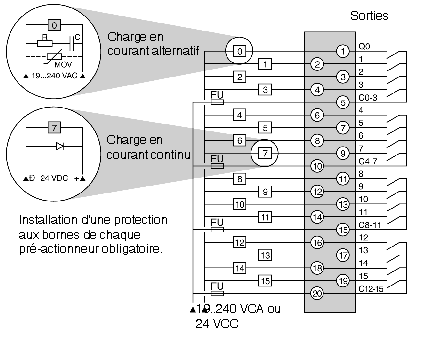

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
NOTE : Dans le cas où la tension d'alimentation des pré‐actionneurs est obtenue à partir d'un réseau triphasé et est égale ou supérieure à 200 VCA, les pré actionneurs doivent être alimentés à partir de cette même phase.
