Le module TSX DSY 08R4D comporte 8 voies de sortie à relais protégées pour courant continu.

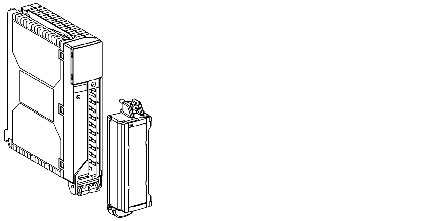

Le module est équipé d'un bornier de connexion à vis de 20 bornes débrochable, permettant de raccorder les sorties :

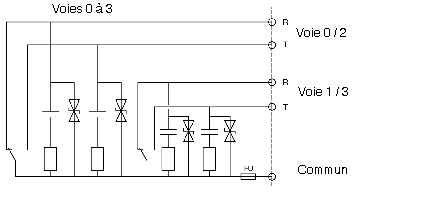

La figure ci‐dessous montre le schéma de principe d'une sortie inactive ou opérationnelle.
R
Inactive
T
Opérationnelle
FU
Fusible interchangeable 6,3 A à fusion rapide ; 1 fusible par commun.

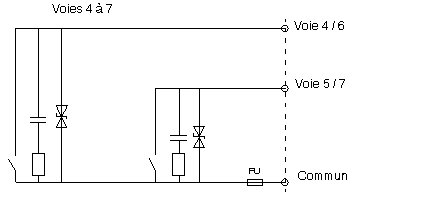

La figure ci‐dessous montre le schéma de principe d'une sortie opérationnelle.
FU
Fusible interchangeable 6,3 A à fusion rapide ; 1 fusible par commun.

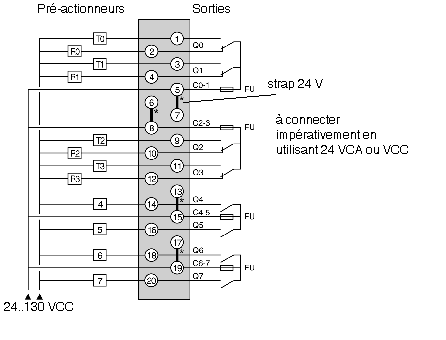

Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU
Fusible 6,3 A à fusion rapide
