Raccordement du module TSX DSY 08T2
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DSY 08T2
comporte 8 voies de sorties statiques protégées 24 VCC.
Le module est équipé d'un bornier de connexion à vis de 20 bornes débrochable, permettant de raccorder les sorties :

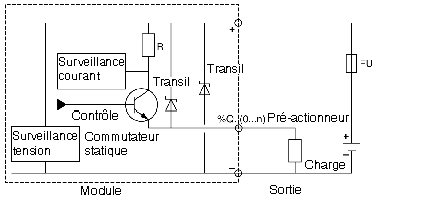

Schéma de principe
La figure ci‐dessous montre le schéma de principe d'une sortie.

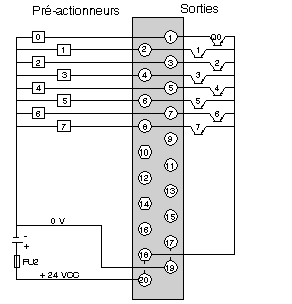

Raccordement du module
Le schéma ci‐dessous montre le raccordement du module aux pré‐actionneurs.
FU2
Fusible 6,3 A à fusion rapide
