Raccordement du module TSX DEY 16FK
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DEY 16FK
comporte 16 voies d'entrées rapides 24 VCC, type 1.
Ce module est équipé d'un connecteur
HE10
mâle (A) relié à la connexion des entrées 0 à 15.
Schéma de principe

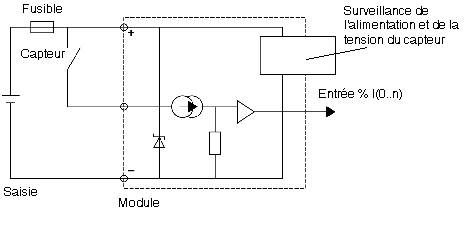

La figure ci‐dessous montre le schéma de principe d'une entrée.
Raccordement du module

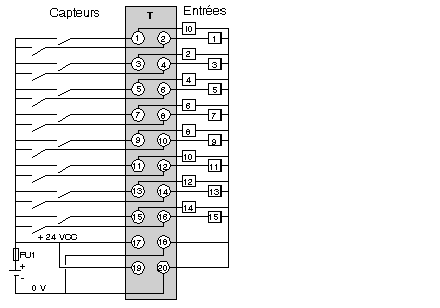

Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
