Raccordement du module TSX DEY 64D2K
(Traduction du document original anglais)
A propos de nous
Présentation
Le module TSX DEY 64D2K comporte 64 entrées 24 VCC, type 1.
Ce module est équipé de quatre connecteurs HE10 mâles :
Schéma de principe

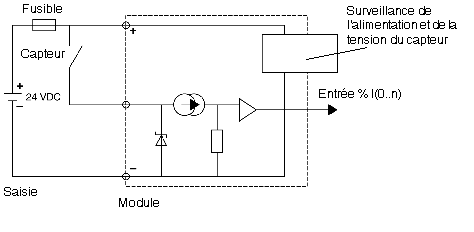

La figure ci-dessous montre le schéma de principe d'une entrée.
Raccordement du module

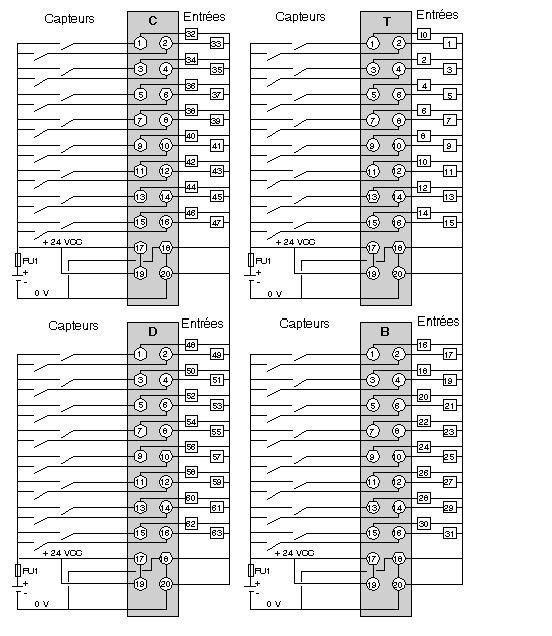

Le schéma ci-dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
