Raccordement du module TSX DEY 32D3K
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DEY 32D3K
comporte 32 entrées 48 VCC, type 2.
Ce module est équipé de deux connecteurs
HE10
mâles :
connecteur A pour les entrées 0 à 15 ;
connecteur C pour les entrées 16 à 31.
Schéma de principe

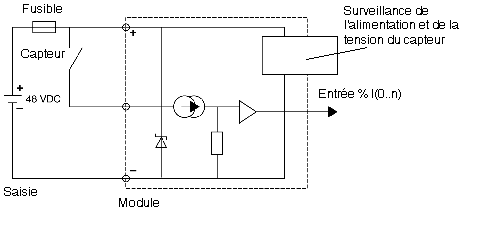

La figure ci-dessous montre le schéma de principe d'une entrée.
Raccordement du module

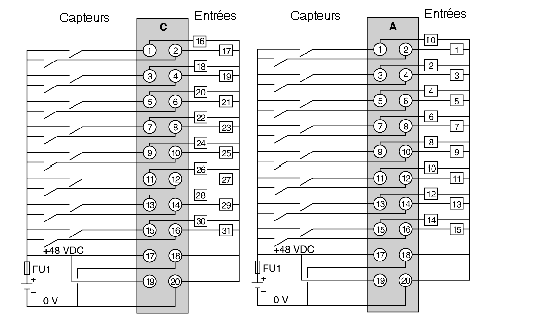

Le schéma ci-dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
