Raccordement du module TSX DEY 16A5
(Traduction du document original anglais)
A propos de nous
Présentation
Le module
TSX DEY 16A5
comporte 16 entrées 200..240 VCA, type 1.
Ce module est équipé d'un bornier de connexion débrochable permettant le raccordement des entrées.
Schéma de principe

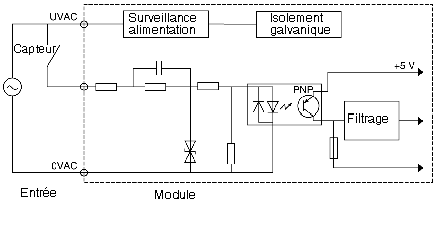

La figure ci‐dessous montre le schéma de principe d'une entrée.
Raccordement du module

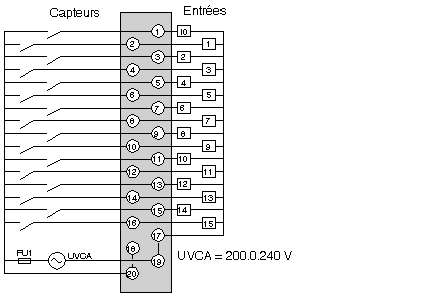

Le schéma ci‐dessous montre le raccordement du module aux capteurs.
FU1
Fusible 0,5 A à fusion rapide
