Présentation générale des modules d'E/S TOR X80
Module d'E/S TOR X80 avec bornier débrochable 20 broches
a Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
Module d'E/S TOR X80 avec bornier débrochable 40 broches
a Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme. Consultez les instructions de Montage des racks.

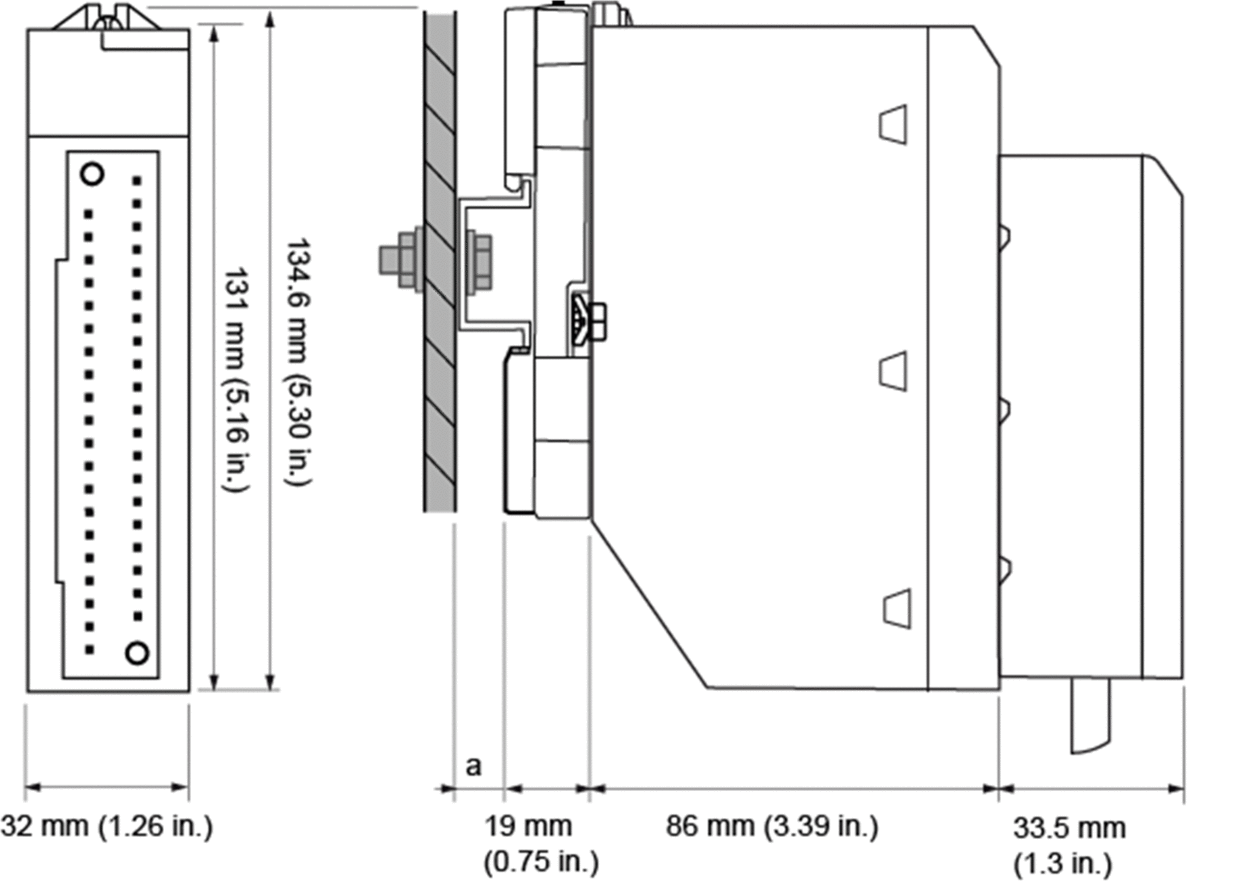

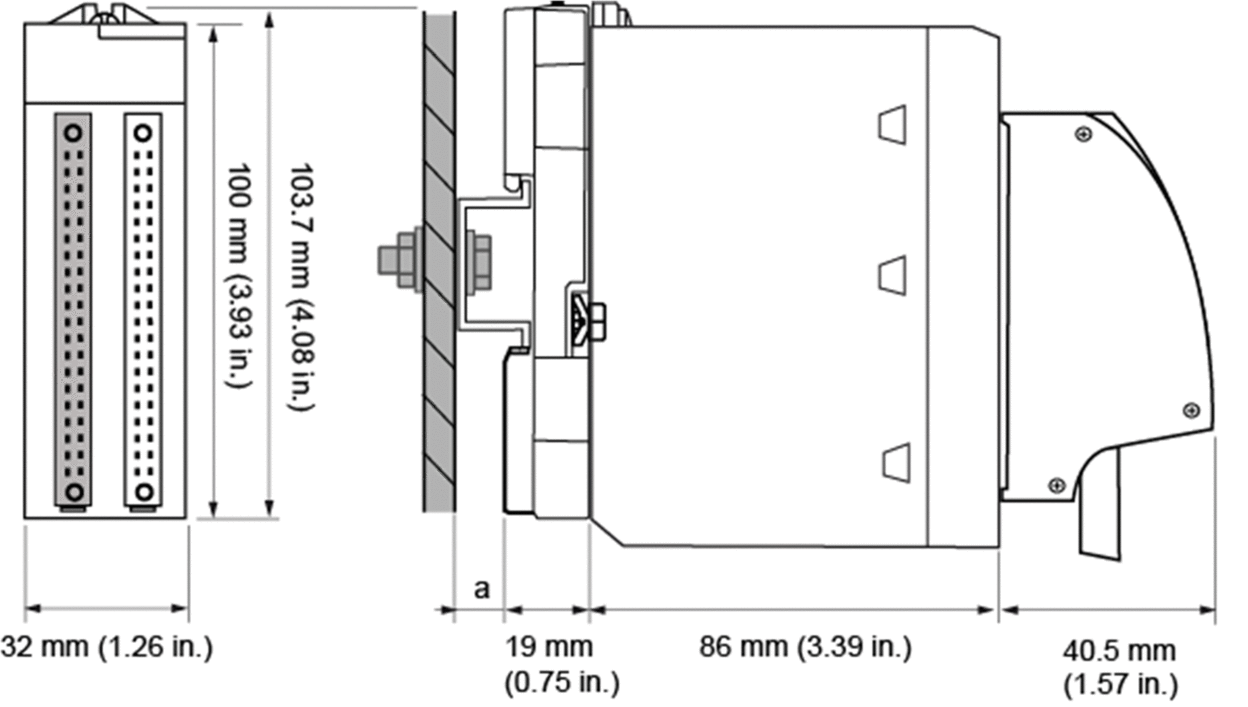

Module d'E/S TOR X80 à connecteurs de type FCN 40 broches
a Profondeur du rail DIN : la valeur dépend du type de rail DIN utilisé dans la plate-forme.
Dimensions des modules TOR X80
Référence du module |
Dimensions du module |
Profondeur de l'installation(1) |
||
|---|---|---|---|---|
Largeur |
Hauteur |
Module seul |
||
Modules d'E/S TOR X80 à bornier débrochable 20 broches |
||||
BMXDDI1602(H) |
32 mm (1.26 in.) |
103,7 mm (4.08 in.) |
86 mm (3.39 in.) |
119,5 mm (4.69 in.)(1) |
BMXDDI1603(H) |
||||
BMXDDI1604(T) |
||||
BMXDAI1602(H) |
||||
BMXDAI1603(H) |
||||
BMXDAI1604(H) |
||||
BMXDAI0805(H) |
||||
BMXDAI0814 |
||||
BMXDDO1602(H) |
||||
BMXDDO1612(H) |
||||
BMXDRA0804(T) |
||||
BMXDRA0805(H) |
||||
BMXDRA0815(H) |
||||
BMXDRA1605(H) |
||||
BMXDAO1605(H) |
||||
BMXDDM1622(H) |
||||
BMXDDM1625(H) |
||||
Modules d'E/S TOR X80 à bornier débrochable 40 broches |
||||
BMXDAI1614(H) |
32 mm (1.26 in.) |
134,6 mm (5.30 in.) |
86 mm (3.39 in.) |
119,5 mm (4.69 in.)(1) |
BMXDAI1615(H) |
||||
BMXDRC0805(H) |
||||
BMXDAO1615(H) |
||||
Modules d'E/S TOR X2 à 1 ou 2 connecteurs de type FCN 40 broches |
||||
BMXDDI3202(K) |
32 mm (1.26 in.) |
103,7 mm (4.08 in.) |
86 mm (3.39 in.) |
126,5 mm (4.96 in.)(1) |
BMXDDI3202(KH) |
||||
BMXDDO3202(K) |
||||
BMXDDO3202(KC) |
||||
BMXDDM3202(K) |
||||
BMXDDI6402(K) |
||||
BMXDDI6402(KH) |
||||
BMXDDO6402(K) |
||||
BMXDDO6402(KC) |
||||
(1) Compte non tenu de la profondeur du rail DIN (a) |
||||
