Présentation
Le module BMX DAI 1615 est équipé d'un bornier 40 broches amovible permettant la reccordement de voies d'entrée.
Schéma de principe d'une entrée
L'illustration ci-dessous représente le schéma de principe d'une entrée de courant alternatif.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE
Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

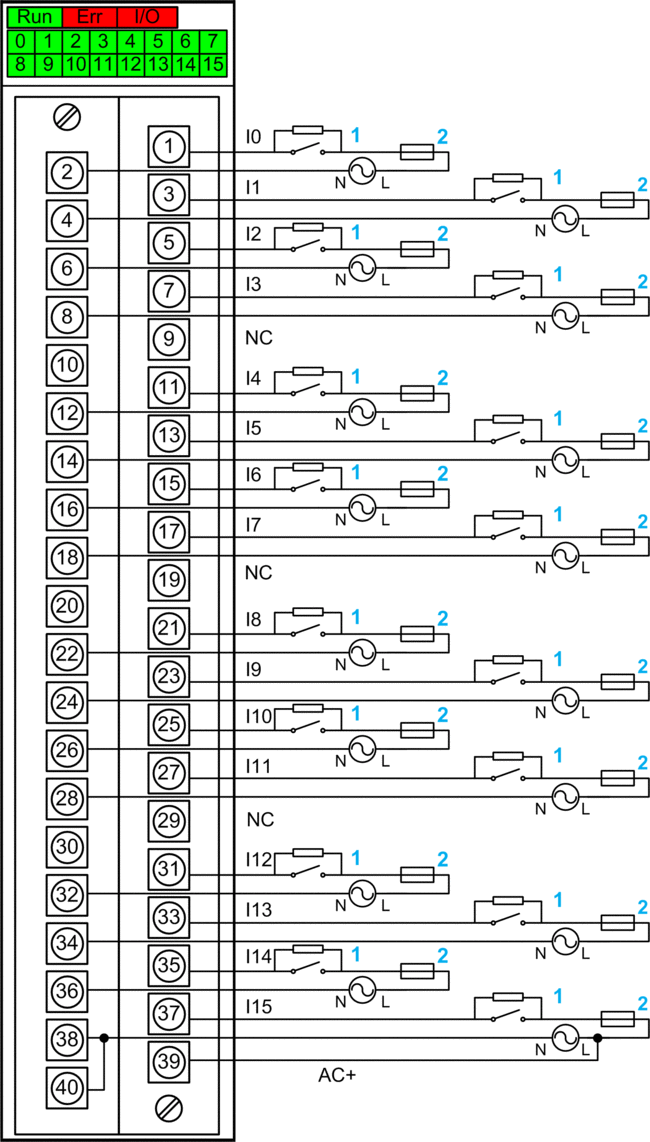

Le schéma ci-après illustre le raccordement des capteurs au module :
1 Résistance externe pour la fonction de détection de fil ouvert (voir détails ci-dessous)
2 Fusible à action rapide de 0,5 A
CA+ Broche d'entrée pour la fonction de surveillance de l'alimentation des E/S sur la voie 15 (voir détails ci-dessous)
NC non connecté
Alimentation : 220...240 VCA
Fonction de détection de fil ouvert
La fonction de détection de fil ouvert indique l'erreur de fil ouvert en détectant le courant de fuite du capteur. Les valeurs de seuil de détection sont fournies dans le tableau des caractéristiques générales.
Si le courant de fuite du capteur (à l'état OFF) est inférieur à la valeur du seuil OK (0,3 mA), l'erreur de fil ouvert peut être signalée même si le fil n'est pas ouvert. Pour éviter cela, une résistance externe doit être ajoutée en parallèle du capteur. Reportez-vous à la section traitant du raccordement du module.
La valeur recommandée pour la résistance de dérivation externe est 200 kΩ (1 W).
Dans tous les cas, le maximum et le minimum autorisés pour la résistance externe peuvent être calculés de la manière suivante :
UMIN = 85 % de la tension nominale selon la norme CEI.
IDETECT_OK = 0,3 mA
ZDAI_MAX = 39 kΩ (pour 47 Hz) ou 32 kΩ (pour 57 Hz)
UMAX = 110 % de la tension nominale selon la norme CEI.
ITHRESHOLD_OFF = 2 mA (seuil maximum de courant pour voie d'entrée numérique à 0).
ZDAI_MIN = 28 kΩ (pour 53 Hz) ou 24 kΩ (pour 63 Hz)
ILEAKAGE_MAX = courant de fuite maximum du capteur à l'état OFF.
Si la valeur de la résistance externe est supérieure à la résistance calculée maximum REXT_MAX, l'erreur de fil ouvert risque d'être signalée même si le fil n'est pas ouvert.
Si la valeur de la résistance externe est inférieure à la résistance calculée minimum REXT_MIN, la voie d'entrée numérique correspondante risque de voir l'état du capteur à 1 même si l'état du capteur est 0.
Si la fonction de surveillance de l'alimentation est active et qu'une perte d'alimentation d'E/S est constatée, l'erreur de détection de fil ouvert n'est pas actualisée dans Control Expert.
Fonction de surveillance de l'alimentation
Le BMXDAI1615 est un module isolé de voie à voie, 16 voies reçoivent 16 broches Commmun.
Le bornier du module présente une seule entrée de surveillance de l'alimentation (AC+) et sa broche Commun est partagée avec la voie 15.
Pour étendre la fonction de surveillance de l'alimentation à d'autres voies, le Commun de la voie 15 doit être relié aux broches Commmun de ces voies. Dans ce cas, l'isolement de voie à voie n'existe plus.
Par défaut, la fonction de surveillance de l'alimentation est inactive. Reportez-vous au chapitre Configuration pour plus de détails.
L'état d'alimentation des E/S est surveillé de la manière suivante :
Lorsque l'alimentation d'E/S est supérieure à 170 VCA, le bit EXT_PS_FLT est à 0, ce qui signifie que l'alimentation d'E/S est correcte.
Lorsque l'alimentation d'E/S est inférieure à 80 VCA, le bit EXT_PS_FLT est à 1, ce qui indique une erreur détectée sur l'alimentation d'E/S. Toutes les valeurs d'entrée de voie sont forcées à 0.
