Présentation
Le module BMX DAI 0814 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 8 voies d'entrée.

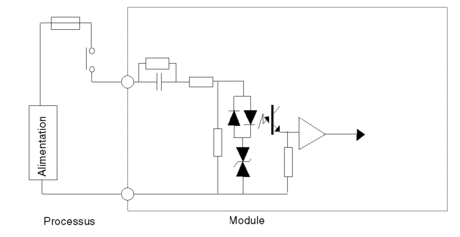

Schéma de principe d'une entrée
L'illustration ci-dessous représente le schéma de principe d'une entrée de courant alternatif.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

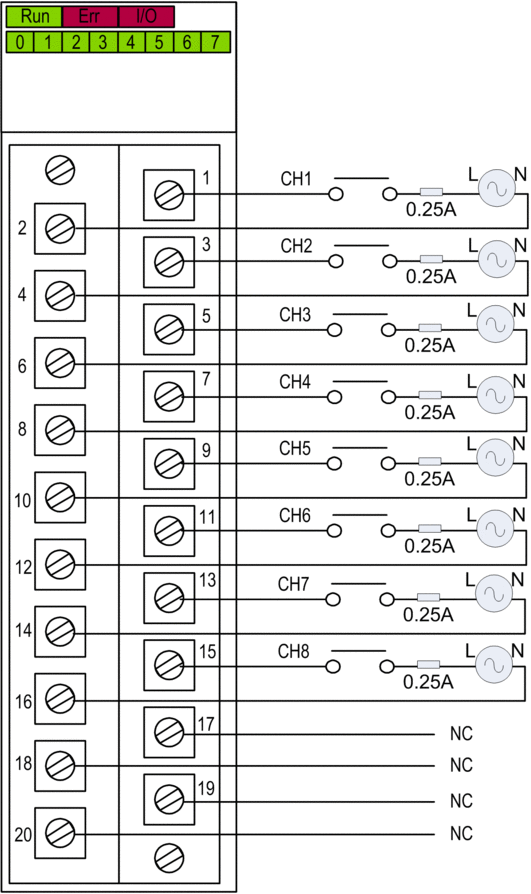

Le schéma ci-après illustre le raccordement des capteurs au module :
Alimentation : 100 à 120 V ca
Fusible : fusible à action rapide de 0,25A
NC non connecté
