Présentation
Le module BMX DRA 0804T est équipé d'un bornier 20 broches débrochable permettant le raccordement de 8 voies de sortie à relais.

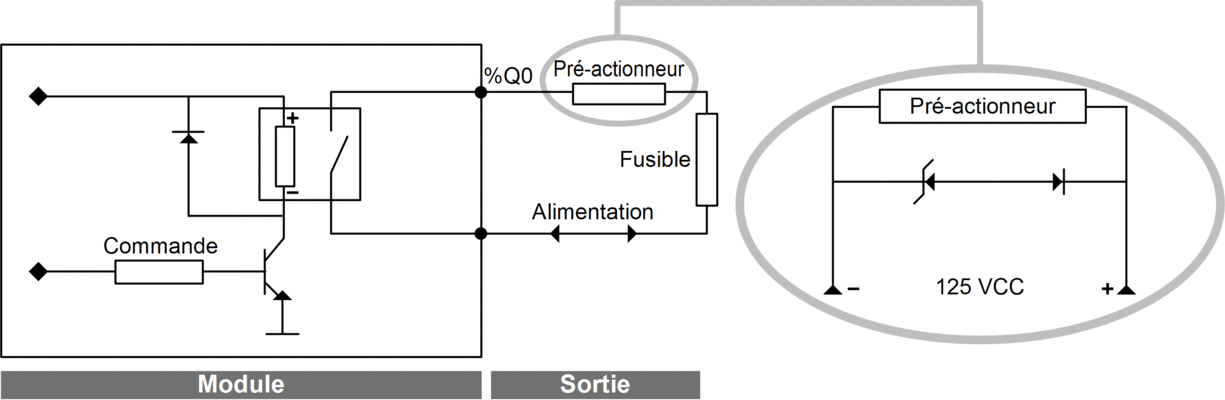

Schéma de principe d'une sortie
Le schéma suivant représente le circuit d'une sortie à relais. Remarquez l'agrandissement du pré-actionneur. Il est recommandé d'installer ce type de protection sur les bornes de chaque pré-actionneur.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

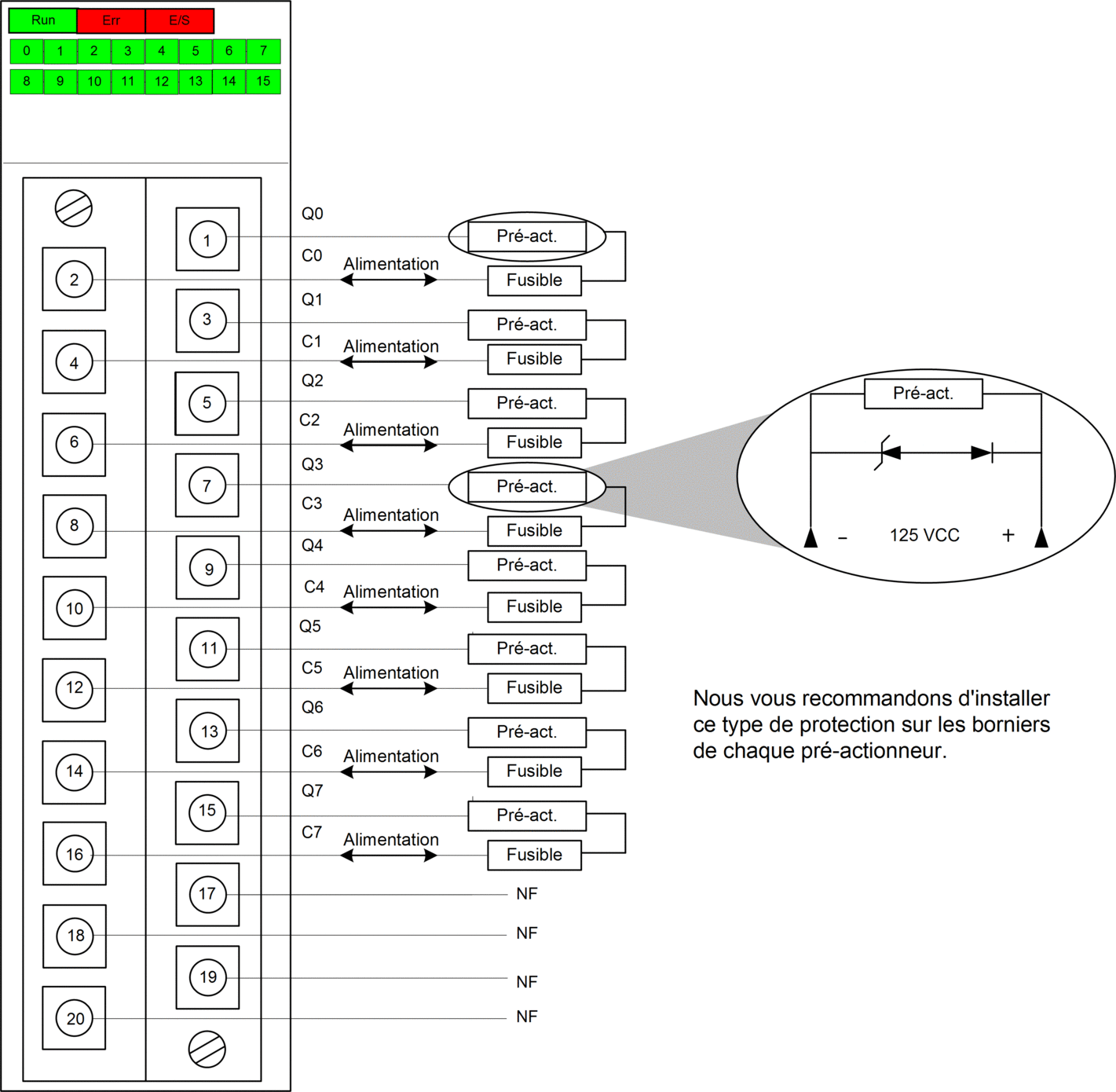

Le schéma ci-dessous montre le raccordement du module aux pré-actionneurs :
Alimentation : 125 V cc (100 à 150 V cc)
Fusible : 1 fusible à fusion rapide de 0,5 A, 250 V cc sur chaque relais
NC : non connecté
NOTE : Une tension de diode zéner de 47 V ou
légèrement supérieure est recommandée.
