Conditions de fonctionnement en altitude

Les caractéristiques du tableau ci-dessous s'appliquent au module BMX DDI 1604T utilisé à des altitudes pouvant aller jusqu'à 2 000 m (6 560 pieds). Lorsque le module fonctionne à plus de 2 000 m (6 560 pieds), une réduction des caractéristiques s'applique.

Pour plus d'informations, reportez-vous au chapitre Conditions de stockage et de fonctionnement.

Caractéristiques générales

Le tableau suivant présente les caractéristiques générales du module BMX DDI 1604T :

Type de module

Entrées 125 V cc à logique positive

Température de fonctionnement

-25 à 70 °C (-13 à 158 °F)

Baisse des performances à température élevée

Appliquez la courbe de la baisse des performances à température élevée (reportez-vous au graphique sous le tableau).

Valeurs nominales d'entrée

Tension

125 VCC

Intensité

2,4 mA

Valeurs limites d'entrée

A 1

Tension

≥ 88 VCC

Intensité

> 2 mA (pour U ≥ 88 V)

A 0

Tension

36 VCC

Intensité

< 0,5 mA

Alimentation du capteur (ondulation incluse pour le module standard)

100 à 150 V (156 V, ondulation incluse)

Impédance d'entrée

A U nominale

50 kΩ

Temps de réponse

Standard

5 ms

Maximum

9 ms

Fiabilité

MTBF en heures pour un fonctionnement en continu à température ambiante de 30 °C (86 °F)

888 402

Inversion de polarité

Protégé

Type de fusible

Interne

Aucun

Externe

Fusible à fusion rapide de 0,5 A

Rigidité diélectrique

2500 VCC pour 1 min.

Résistance d'isolation

> 10 MΩ (sous 500 VCC)

Type d'entrée

Commun plus

Parallélisation des entrées

Oui

Tension du capteur : contrôle des seuils

Voyant I/O éteint

> 100 VCC

Voyant I/O allumé

< 80 VCC

Tension du capteur : contrôle du temps de réponse à 125 VCC (-20% à +20 %)

Sur déclenchement

8 ms < T < 30 ms

A la disparition

1 ms < T < 5 ms

Consommation (3,3 V)

Standard

76 mA

Maximum

107 mA

Consommation alimentation capteur

4 voies à 70 °C

Standard

1,85 W

Maximum

2,85 W

Consommation alimentation capteur

8 voies à 60°C

Standard

3,07 W

Maximum

4,61 W

Consommation alimentation capteur

12 voies à 50°C

Standard

4,29 W

Maximum

6,37 W

Consommation alimentation capteur

16 voies entre -25 et 40 °C

Standard

5,51 W

Maximum

8,13 W

Dissipation de puissance

3,2 W max. à 70 °C

5,0 W max. à 60 °C

6,7 W max. à 50 °C

8,5 W max. à 40 °C

Plage de tension de fonctionnement en entrée

88 à 150 VCC

Tension d'entrée maximum

156 VCC (ondulation comprise)

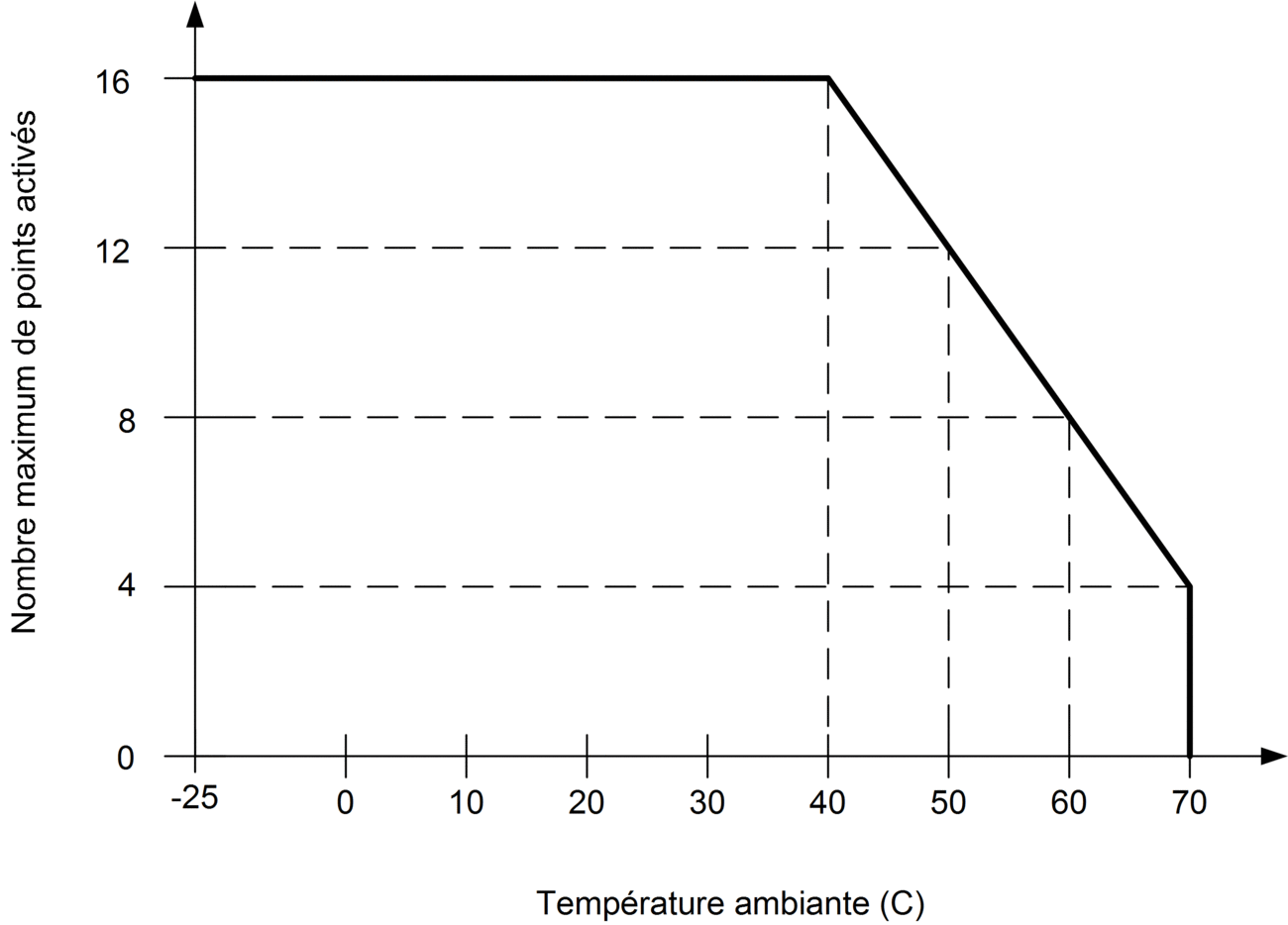

Le graphique ci-dessous montre la baisse de température de BMX DDI 1604T.

NOTE : pour le module BMX DDI 1604T, la valeur maximale de l'alimentation du capteur ne doit pas dépasser 150 V à 70 °C (158 °F).
