Présentation
Le module BMX DAI 0805 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 8 voies d'entrée.
Schéma de principe d'une entrée

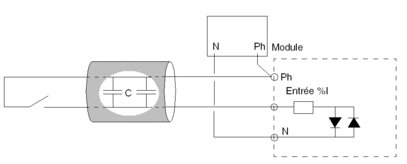

L'illustration ci-dessous représente le schéma de principe d'une entrée de courant alternatif.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

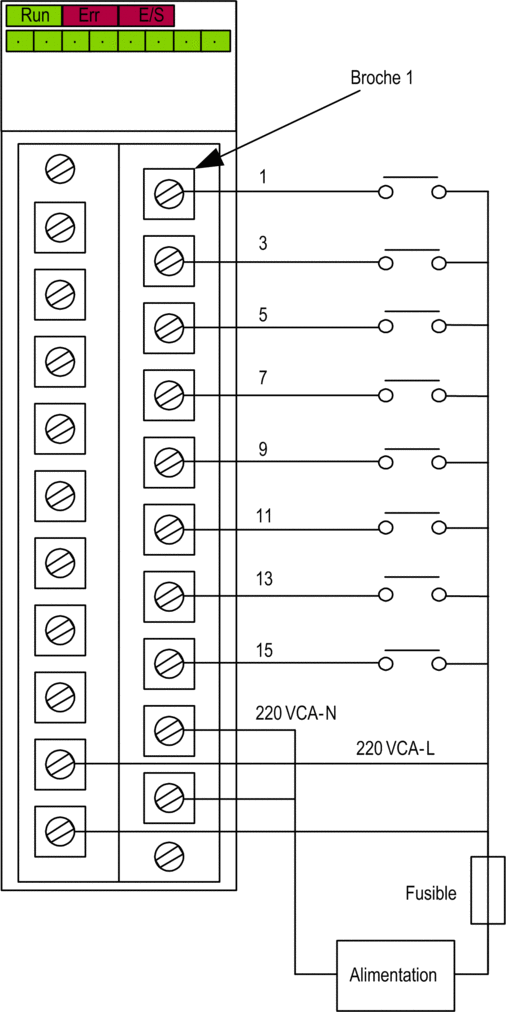

Le schéma ci-dessous montre le raccordement du module aux capteurs.
Alimentation : 200 à 240 V ca
Fusible : fusible à action rapide de 0,5A
