Présentation
Le module BMX DDO 1612 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 16 voies de sortie.
Schéma de principe d'une sortie
L'illustration ci-dessous représente le schéma de principe d'une sortie de courant continu (logique négative).
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

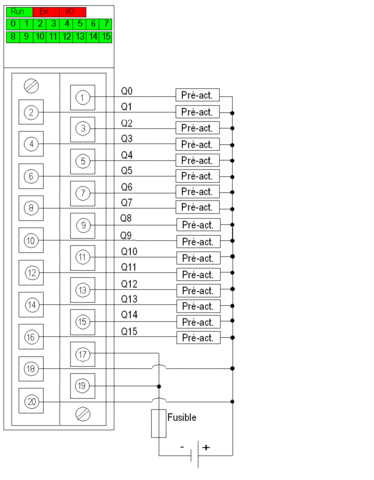

Le schéma ci-dessous montre le raccordement du module aux pré-actionneurs :
Alimentation : 24 V cc
Fusible : fusible à action rapide de 6,3 A
Pré-act : pré-actionneur
