Présentation
Le module BMX DAO 1605 est équipé d’un bornier 20 broches débrochable permettant le raccordement de 16 voies de sortie triac.

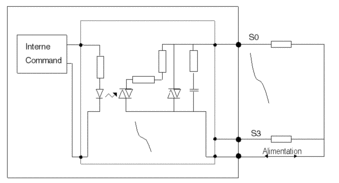

Schéma de principe d'une sortie
L'illustration ci-dessous représente le schéma de principe d'une entrée triac de courant alternatif.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Le schéma ci-dessous montre le raccordement du module aux pré-actionneurs :
Alimentation : 100 à 240 VCA
Fusible : 1 fusible à fusion rapide de 3 A sur chaque groupe de 4 voies
