Présentation
Le module BMX DAI 1602 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 16 voies d'entrée.
Schéma de principe d'une entrée
L'illustration ci-dessous représente le schéma de principe d'une entrée de courant alternatif.
Raccordement du module (alimentation CA)
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

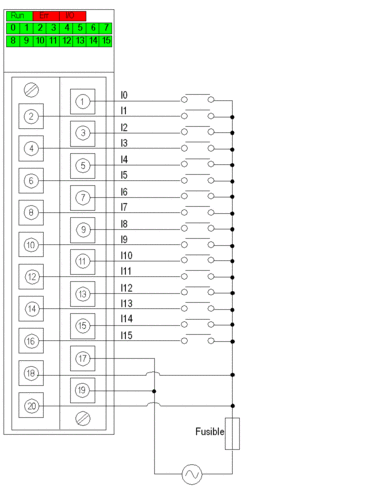

Le schéma ci-dessous représente le raccordement du module aux capteurs au moyen d'une alimentation CA.
Alimentation : 24 V ca
Fusible : fusible à action rapide de 0,5 A
Raccordement du module (alimentation CC)
Ce module peut également être utilisé sur 24 V cc, avec logique positive ou négative.
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

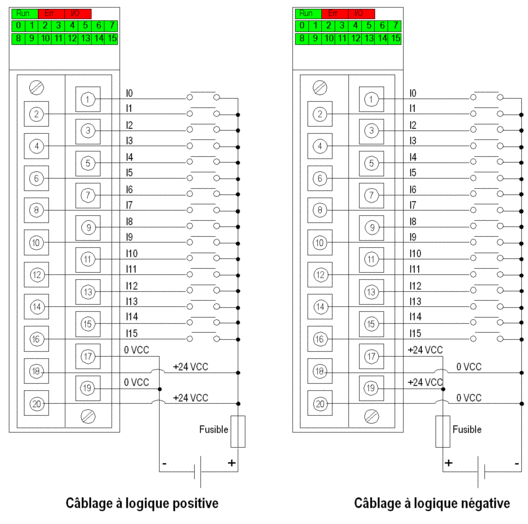

Le schéma ci-dessous représente le raccordement du module aux capteurs au moyen d'une alimentation CC.
Alimentation : 24 V cc
Fusible : fusible à action rapide de 0,5 A
