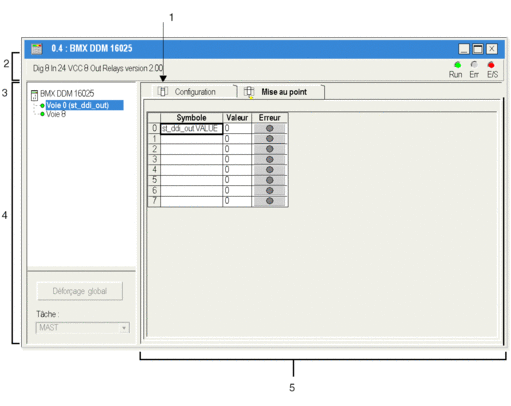

L'onglet au premier plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné à l'aide de l'onglet correspondant.

• Mise au point, accessible uniquement en mode connecté,

• Configuration.

Rappelle l'intitulé abrégé du module.

Dans la même zone se trouvent 3 voyants qui fournissent des informations sur le mode de fonctionnement du module :

• RUN indique l'état de fonctionnement du module,

• ERR signale un événement interne au module,

• E/S signale un événement externe au module ou un problème de l'application.

Permet :

• d'afficher, en cliquant sur la référence de l'équipement, les onglets :

  • Description, qui donne les caractéristiques de l'équipement,

  • Objets d'E/S qui permet de présymboliser les objets d'entrée/sortie,

  • Défaut qui indique l'état de l'équipement (en mode connecté),

• de sélectionner une voie,

• d'afficher le symbole, nom de la voie défini par l'utilisateur (via l'éditeur de variables).

Définit les paramètres de la voie :

• Fonction : indique la fonction configurée. Cette zone est figée. Le bouton Déforçage global fournit un accès direct à la fonction de déforçage global des voies.

• Tâche : rappelle la tâche MAST ou FAST configurée. Cette zone est figée.

Cette zone affiche l'état des entrées et sorties et les différents paramètres en cours.

Pour chacune des voies, quatre informations sont disponibles :

• Symbole affiche le symbole associé à la voie lorsque celui-ci a été défini par l'utilisateur (depuis l'éditeur de variables),

• Valeur visualise l'état de chacune des voies du module,

• Erreur fournit un accès direct au diagnostic voie par voie lorsque celles-ci sont inutilisables (signalé par le voyant intégré au bouton d'accès au diagnostic, qui devient rouge).
