Vue d'ensemble
La fonction Diagnostic module affiche les erreurs en cours et leur position. Les erreurs sont classées en fonction de leur catégorie.
Evénements internes :
module inutilisable
autotests en cours
Evénements externes
Autres événements :
erreur de configuration
module absent ou hors tension
Voie(s) inutilisable(s)
L'état du module est signalé lorsque certains voyants passent au rouge, tels que :
dans l'éditeur de configuration niveau rack :
voyant du numéro du rack,
voyant du numéro d'emplacement du module sur le rack,
dans l'éditeur de configuration niveau module :
voyant E/S selon le type d'événement,
voyant Voie dans la zone Voie,
onglet Défaut.
Procédure
Le tableau ci-dessous présente la procédure permettant d'accéder à l'écran Etat du module.
Etape |
Action |
|---|---|
1 |
Accédez à l'écran de mise au point du module. |
2 |

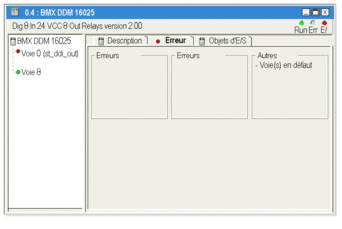

Cliquez sur la référence du module dans la zone de voie et sélectionnez la commande Défaut. Résultat : la liste des erreurs du module apparaît.  Remarque : il n'est pas possible d'accéder à
l'écran de diagnostic du module lors d'une erreur de configuration,
d'une panne majeure ou en cas d'absence du module. Le message suivant
apparaît alors sur l'écran : |
