Présentation

Les modules d'entrées/sorties TOR sont équipés d'un bloc d'affichage muni de voyants qui permettent de visualiser l'état des voies et l'état général du module.

Illustration

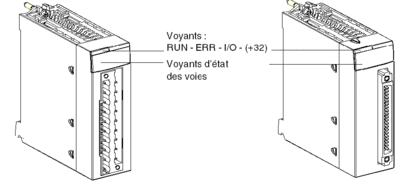

L'illustration ci-après montre l'emplacement des voyants d'état des voies ainsi que des 3 (ou 4) voyants d'état du module sur le panneau avant des modules d'E/S TOR.

Description

Le tableau suivant décrit le fonctionnement des voyants situés dans le bloc d'affichage des modules d'E/S TOR.

Voyants

Allumé

Clignotant

Eteint

RUN

(vert)

Module fonctionnant normalement

Sans objet

Module défectueux ou hors tension

ERR

(rouge)

Evénement interne : analyse du module nécessaire

Perte de communication entre le module TOR et l'UC

Aucune erreur interne détectée

I/O

(rouge)

Evénement externe : surcharge, court-circuit, erreur de tension au niveau capteur/pré-actionneur

Bornier incorrectement câblé

Aucune erreur externe détectée

+32

Vert

Sélection des voies 32 à 63

Sans objet

Sélection des voies 0 à 31

Etat de la voie

Voie à 1

Détection d'une erreur de voie, d'une surcharge, d'un court-circuit ou d'un fil ouvert(1)

Voie à 0

(1) Lorsque l'état de la voie est la détection de fil ouvert, la séquence de clignotement est la suivante :

  • Allumé pendant 64 ms

  • Eteint pendant 64 ms

  • Allumé pendant 64 ms

  • Eteint pendant 2000 ms

NOTE : Le voyant +32 est présent uniquement sur les modules à 64 voies. Il est activé/désactivé à l'aide d'un bouton-poussoir situé sur le haut du module. Par défaut, les 32 premières voies sont affichées.
NOTE : Pour un module mixte d'entrées/sorties, la première ligne de voyants d'état des voies correspond aux entrées (par exemple, pour un module mixte à 16 entrées et 16 sorties, les voyants 0 à 15 représentent les entrées et les voyants 16 à 31 représentent les sorties).
NOTE : En cas de coupure d'alimentation d'un capteur, le voyant E/S (rouge) des modules suivants s'allume et les voyants d'état de voie d'entrée affichent la dernière position enregistrée pour le capteur :
  • BMX DDI 1602

  • BMX DDI 1603

  • BMX DDI 1604T

  • BMX DDI 3202K

  • BMX DDI 6402K

  • BMX DDM 16022

  • BMX DDM 3202K

  • BMX DDM 16025

Panneau d'affichage

Lorsqu'une tension est présente sur une entrée ou une sortie, le voyant correspondant s'allume.

L'affichage des événements internes ou externes n'est effectif qu'une fois le module configuré. Après une mise sous tension ou un démarrage à froid, tous les voyants clignotent 2 fois (pendant 2 secondes) pour indiquer que le module est opérationnel. Lorsqu'un événement est détecté, l'état de la voie est enregistré jusqu'à ce que la cause du problème soit résolue.

Il existe plusieurs blocs d'affichage en fonction du type de module d'E/S TOR.

Modules

Illustration du panneau d'affichage

Description

BMX DAI 0805

BMX DAI 0814

BMX DRA 0804T

BMX DRA 0805

BMX DRA 0815

BMX DRC 0805

Ces modules comportent :

  • 3 voyants d'état du module : RUN - ERR - I/O

  • 8 voyants d'état des voies

BMX DDI 1602

BMX DDI 1603

BMX DDI 1604T

BMX DAI 1602

BMX DAI 1603

BMX DAI 1604

BMX DAI 1614

BMX DAI 1615

BMX DDO 1602

BMX DDO 1612

BMX DRA 1605

BMX DAO 1605

BMX DAO 1615

Ces modules comportent :

  • 3 voyants d'état du module : RUN - ERR - I/O

  • 16 voyants d'état des voies

BMX DDI 3203

BMX DDI 3232

BMX DDI 3202K

BMX DDO 3202 K

BMX DDM 3202 K

BMX DDM 16022 (1)

BMX DDM 16025 (1)

Ces modules comportent :

  • 3 voyants d'état du module : RUN - ERR - I/O

  • 32 voyants d'état des voies

BMX DDI 6402K

BMX DDO 6402 K

Ces modules comportent :

  • 3 voyants d'état du module : RUN - ERR - I/O

  • 1 voyant +32 permettant l'affichage des voies 32 à 63

  • 32 voyants d'état des voies

  • 1 commutateur pour l'affichage des voies 32 à 63

(1) Les modules mixtes d'entrées/sorties BMX DDM 16022 et BMX DDM 16025 comportent 2 groupes de 8 voies. Le groupe d'entrées va des voies 0 à 7, et le groupe de sorties va des voies 16 à 23.
