Présentation
Le module BMX DDM 3202 K est équipé d'un connecteur à 40 broches permettant le raccordement de 16 voies de sortie.

Schéma de principe d'une entrée

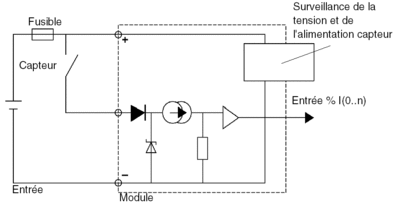

La figure ci-après représente le schéma de principe d'une entrée de courant continu (logique positive).

Schéma de principe d'une sortie

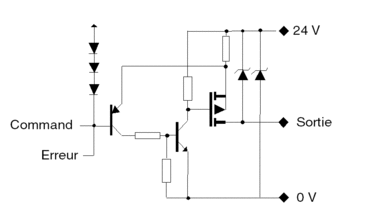

La figure ci-après représente le schéma de principe d'une sortie de courant continu (logique positive).

Raccordement du module
DANGER | |
---|---|
ATTENTION | |
---|---|

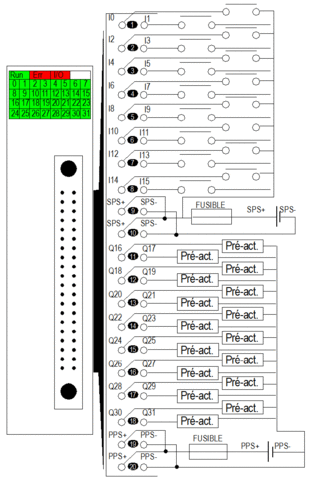

Le schéma suivant représente le raccordement du module aux capteurs et aux pré-actionneurs :

Alimentation : 24 V cc
Fusible d'entrée : fusible à action rapide de 0,5 A
Fusible de sortie : fusible à action rapide de 2 A
Pré-act : pré-actionneur
SPS : alimentation des capteurs
PPS : alimentation des pré-actionneurs
Coupure d'alimentation des capteurs
Après une coupure de l'alimentation des capteurs, si la case
n'est pas sélectionnée dans l'écran de configuration du module, l'entrée numérique peut rester active.AVERTISSEMENT | |
---|---|
Pour accéder à la case à cocher Modification du paramètre de surveillance de défaut d'alimentation externe.
, reportez-vous au chapitreEn cas de coupure d'alimentation d'un capteur, le voyant E/S (rouge) du module s'allume et les voyants d'état de voie d'entrée affichent la dernière position enregistrée pour le capteur.
AVERTISSEMENT | |
---|---|
