Présentation
Le module BMX DRA 0805 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 8 voies de sortie à relais.

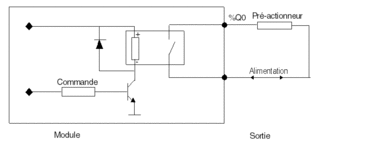

Schéma de principe d'une sortie
Le schéma suivant représente le circuit d'une sortie à relais.
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION DE SORTIE Installez un fusible de type et ampérage appropriés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

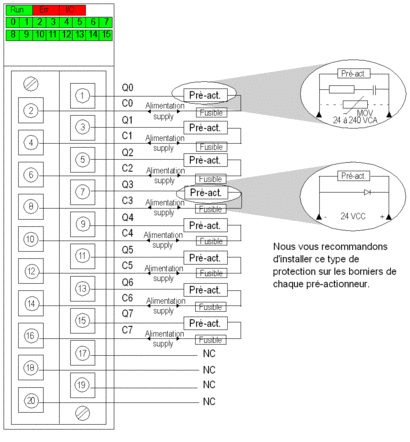

Le schéma ci-dessous montre le raccordement du module aux pré-actionneurs :
Alimentation : 24 VCC ou 24 à 240 VCA
Fusible : 1 fusible à fusion rapide de 3 A sur chaque relais
NC : non connecté
