Présentation
Le module BMX DDO 6402 K est équipé de deux connecteurs à 40 broches permettant le raccordement de 64 voies de sortie.

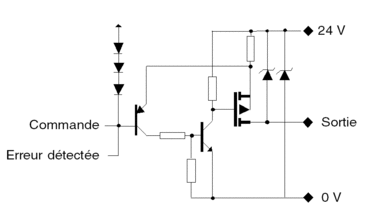

Schéma de principe d'une sortie
La figure ci-après représente le schéma de principe d'une sortie de courant continu (logique positive).
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

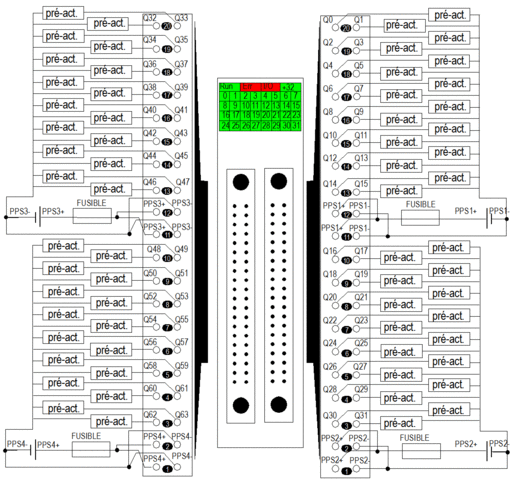

Le schéma ci-après représente le raccordement du module aux pré-actionneurs.
Alimentation : 24 V cc
Fusible : fusible à fusion rapide de 2 A pour chaque groupe de 16 voies
Pré-act : pré-actionneur
PPS : alimentation des pré-actionneurs
