Présentation
Le module BMX DDI 6402 K est équipé de deux connecteurs à 40 broches permettant le raccordement de 64 voies d'entrée.
Schéma de principe d'une entrée

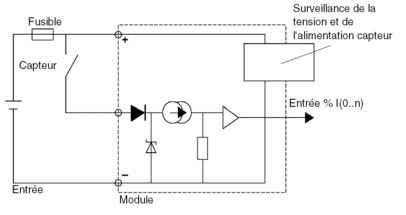

La figure ci-après représente le schéma de principe d'une entrée de courant continu (logique positive).
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

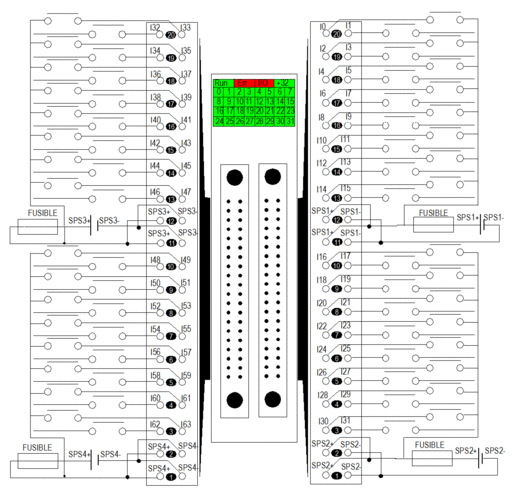

Le schéma ci-dessous montre le raccordement du module aux capteurs.
Alimentation : 24 V cc
Fusible : fusible à fusion rapide de 0,5 A pour chaque groupe de 16 voies
SPS : alimentation des capteurs
Coupure d'alimentation des capteurs
Après une coupure de l'alimentation des capteurs, si la case n'est pas sélectionnée dans l'écran de configuration du module, l'entrée numérique peut rester active.
| AVERTISSEMENT | |
|---|---|
ENTREE NUMERIQUE INACTIVE APRES UNE COUPURE D'ALIMENTATION
D'UN CAPTEUR Pour vous assurer que l'entrée numérique est
à l'état inactif après une coupure d'alimentation des
capteurs, ne décochez pas la case dans l'écran de configuration
du module. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Pour accéder à la case à cocher , reportez-vous au chapitre Modification du paramètre de surveillance de défaut d'alimentation externe.
En cas de coupure d'alimentation d'un capteur, le voyant E/S (rouge) du module s'allume et les voyants d'état de voie d'entrée affichent la dernière position enregistrée pour le capteur.
| AVERTISSEMENT | |
|---|---|
INFORMATIONS DES VOYANTS DE VOIE NE CORRESPONDANT PAS
A LA POSITION DES CAPTEURS Après une coupure d'alimentation d'un capteur :
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
