Présentation
Le module BMX DDI 1602 est équipé d'un bornier 20 broches débrochable permettant le raccordement de 16 voies d'entrée.

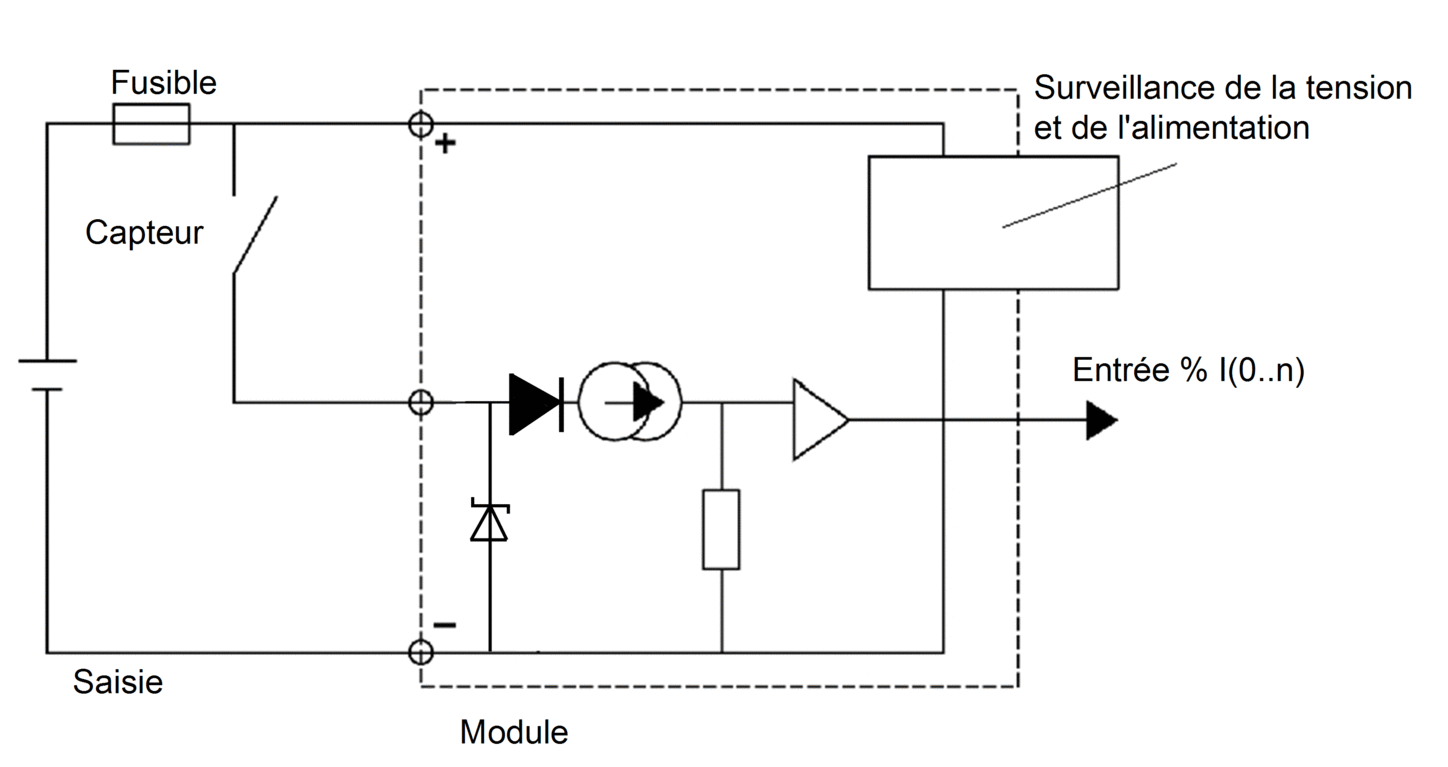

Schéma de principe d'une entrée
La figure ci-après représente le schéma de principe d'une entrée de courant continu (logique positive).
Raccordement du module
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Mettez le capteur et le pré-actionneur hors tension
avant de connecter ou de déconnecter le module. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
| ATTENTION | |
|---|---|
PERTE DE FONCTION D'ENTREE Le type et l'ampérage du fusible installé doivent
être adaptés. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

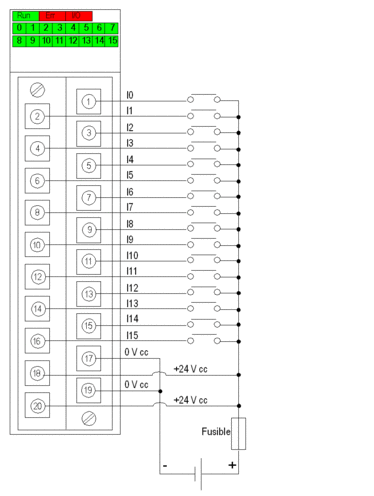

Le schéma ci-dessous montre le raccordement du module aux capteurs.
Alimentation : 24 V cc
Fusible : fusible à action rapide de 0,5 A
Coupure d'alimentation des capteurs
Après une coupure de l'alimentation des capteurs, si la case n'est pas sélectionnée dans l'écran de configuration du module, l'entrée numérique peut rester active.
| AVERTISSEMENT | |
|---|---|
ENTREE NUMERIQUE INACTIVE APRES UNE COUPURE D'ALIMENTATION
D'UN CAPTEUR Pour vous assurer que l'entrée numérique est
à l'état inactif après une coupure d'alimentation des
capteurs, ne décochez pas la case dans l'écran de configuration
du module. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Pour accéder à la case à cocher , reportez-vous au chapitre Modification du paramètre de surveillance de défaut d'alimentation externe.
En cas de coupure d'alimentation d'un capteur, le voyant E/S (rouge) du module s'allume et les voyants d'état de voie d'entrée affichent la dernière position enregistrée pour le capteur.
| AVERTISSEMENT | |
|---|---|
INFORMATIONS DES VOYANTS DE VOIE NE CORRESPONDANT PAS
A LA POSITION DES CAPTEURS Après une coupure d'alimentation d'un capteur :
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
