Présentation
Cette section présente les dimensions de différents produits de raccordement TELEFAST 2 ainsi que leurs modalités de montage.
Illustration

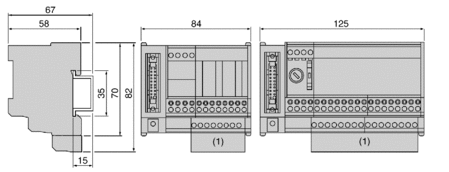

L'illustration ci?dessous montre les dimensions (en mm) des produits : ABE?7H••R1•, ABE?7H••R5•, ABE?7H••R2•, ABE?7H••S21, ABE?7H16R3•, ABE?7S08S2B0, ABE?7R••S1••, ABE?7R08S210.
(1) Dimension avec bornier shunt additif ABE?7BV20 ou ABE?7BV10.
L'illustration ci?dessous montre les dimensions (en mm) des produits : ABE?7H16S43, ABE?7S16E2••, ABE?7S08S2B1, ABE?7S16S2B•, ABE?7H16F43•, ABE?7R16S21.

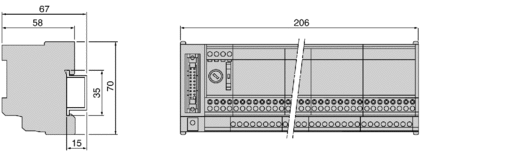

L'illustration ci?dessous montre les dimensions (en mm) des produits ABE?7ACC02 :

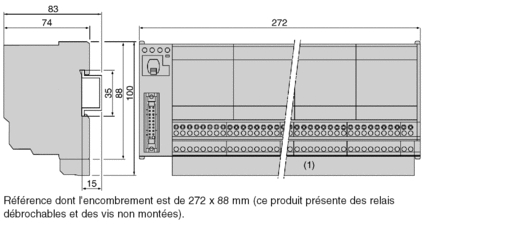

L'illustration ci?dessous montre les dimensions (en mm) des produits : ABE?7R16T2•• et ABE?7P16T2••.
(1) Dimension avec bornier shunt additif ABE?7BV20 ou ABE?7BV10.

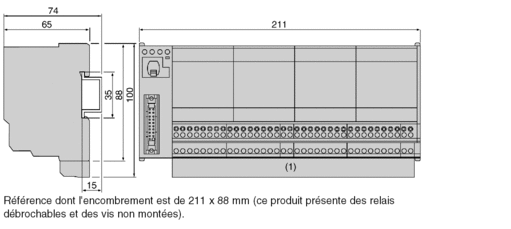

L'illustration ci?dessous montre les dimensions (en mm) des produits : ABE?7R16T3•• et ABE?7P16T3••.
(1) Dimension avec bornier shunt additif ABE?7BV20 ou ABE?7BV10.
Montage
Les embases TELEFAST 2 se montent sur rail DIN de 35 mm de largeur.
| AVERTISSEMENT | |
|---|---|
COMPORTEMENT IMPREVU DE L'EQUIPEMENT Installez les embases d'adaptation d'entrées ABE?7S16E2E1
et de sorties statiques ABE?7S••S2B• sur
un plan vertical et en position horizontale afin d'éviter une
surchauffe ou un comportement inattendu de l'équipement. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
