Présentation
Ici vous est présenté le catalogue des embases TELEFAST 2 pour modules d'entrées/sorties TOR (Tout ou Rien).
Catalogue
Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement pour E/S TOR à 8/12/16 voies.
Référence ABE-7H•• |
08R10 08R11 08R21 |
08S21 |
12R50 16R50 |
12R10 12R20 12R21 |
16R10 16R11 16R20 16R21 16R23 16R30 16R31 |
12S21 16S21 |
16S43 (1) 16F43 (2) |
|---|---|---|---|---|---|---|---|
Famille d'embases |
Embases interfaces de raccordement pour E/S TOR à 8/12/16 voies. |
||||||
Sous-groupes |
Embases 8 voies |
Embases 12 et 16 voies compactes |
Embases 12 et 16 voies |
||||
Illustration |

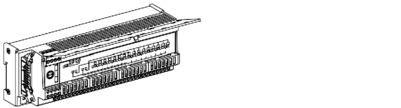

Embase TELEFAST 2  |
Embase TELEFAST 2  |
|||||
Description |
- |
avec 1 sectionneur/voie |
- |
- |
avec 1 sectionneur/voie |
avec 1 fusible + 1 sectionneur/voie |
|
(1) pour les entrées (2) pour les sorties |
|||||||
Illustration

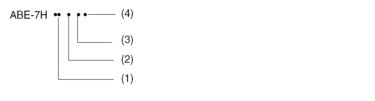

Le principe d'identification des embases interfaces de raccordement pour E/S TOR à 8/12/16 voies est le suivant :
Description
Le tableau ci-dessous décrit les différents éléments permettant l'identification des embases interfaces de raccordement pour E/S TOR à 8/12/16 voies.
Numéro |
Description |
|---|---|
(1) |
08 = Embase 8 voies 12 = Embase 12 voies 16 = Embase 16 voies |
(2) |
Fonction primaire :
|
(3) |
1 = avec 1 borne à vis par voie sur 1 étage 2 = avec 2 bornes à vis par voie sur 2 étages 3 = avec 3 bornes à vis par voie sur 3 étages 4 = avec 2 bornes à vis par voie sur 1 étage 5 = avec 1 borne à vis par voie sur 2 étages |
(4) |
0 ou chiffre pair = sans affichage des voyants par voie chiffre impair = avec affichage des voyants par voie |
Catalogue
Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation d'entrées à 16 voies isolées.
Référence ABE-7S•• |
16E2B1 |
16E2E1 |
16E2E0 |
16E2F0 |
16E2M0 |
|---|---|---|---|---|---|
Famille d'embases |
Embases interfaces de raccordement et adaptation d'entrées à 16 voies isolées. |
||||
Illustration |
Embase TELEFAST 2  |
||||
Description |
16 entrées 24 VCC |
16 entrées 48 VCC |
16 entrées 48 VCA |
16 entrées 110 à 120 VCA |
16 entrées 220 à 240 VCA |
Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation de sorties statiques à 8 et 16 voies.
Référence ABE-7S•• |
08S2B0 |
08S2B1 |
16S2B0 |
16S2B2 |
|---|---|---|---|---|
Famille d'embases |
Embases interfaces de raccordement et adaptation de sorties statiques à 8 et 16 voies. |
|||
Sous-groupes |
Embases 8 voies |
Embases 16 voies |
||
Illustration |
Embase TELEFAST 2  |
Embase TELEFAST 2  |
||
Description |
8 sorties statiques 24 VCC / 0,5 A, avec report de détection de défaut vers l'automate. |
8 sorties statiques 24 VCC / 2 A, avec report de détection de défaut vers l'automate. |
16 sorties statiques 24 VCC / 0,5 A, avec report de détection de défaut vers l'automate. |
16 sorties statiques 24 VCC / 0,5 A, sans report de détection de défaut vers l'automate. |
Le tableau ci-dessous présente le catalogue des embases interfaces de raccordement et adaptation de sorties à relais à 8 et 16 voies.
Référence ABE-7R•• |
08S111 |
08S210 |
16S111 |
16S210 |
16S212 |
|---|---|---|---|---|---|
Famille d'embases |
Embase interfaces de raccordement et adaptation de sorties à relais à 8 et 16 voies. |
||||
Sous-groupes |
Embases 8 voies |
Embases 16 voies |
|||
Illustration |
Embase TELEFAST 2  |
Embase TELEFAST 2  |
Embase TELEFAST 2  |
||
Description |
8 sorties à relais, 1 F avec distribution de la polarité + ou alternatif. |
8 sorties à relais, 1 F, contact libre de potentiel. |
16 sorties à relais, 1 F, 2 x 8 communs + ou alternatif. |
16 sorties à relais, 1 F, contact libre de potentiel. |
16 sorties à relais, 1 F avec distribution des 2 polarités par groupe de 8 voies. |
Le tableau ci-dessous présente le catalogue de l'embase adaptateur 16 voies vers 2 en 8 voies.
Référence ABE-7A•• |
CC02 |
||||
|---|---|---|---|---|---|
Famille d'embases |
Embases adaptateur 16 voies en 2 fois 8 voies. |
||||
Illustration |
Embase TELEFAST 2  |
||||
Description |
permet la répartition de :
|
||||
Le tableau ci-dessous présente le catalogue des embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables à 16 voies.
Référence ABE-7•• |
R16T210 |
P16T210 |
P16T214 |
R16T212 |
P16T212 |
P16T215 |
P16T318 |
|---|---|---|---|---|---|---|---|
Famille d'embases |
Embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables à 16 voies |
||||||
Sous-groupes |
Embases de sortie, 1 F, contact libre de potentiel. |
Embases de sortie, 1 F, distribution des 2 polarités par groupe de 8 voies. |
Embase sortie, 1 F, distribution 2 polarités par groupe de 4 voies. |
||||
Illustration |

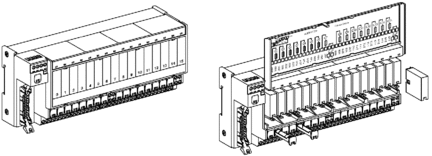

Embase TELEFAST 2  |
||||||
Description |
avec relais électromécanique de largeur 10 mm |
relais de largeur 10 mm non fourni |
relais de largeur 10 mm, non fourni, 1 fusible/voie. |
avec relais électromécanique de largeur 10 mm |
relais de largeur 10 mm non fourni |
relais de largeur 10 mm, non fourni, 1 fusible/voie. |
relais de largeur 12,5 mm non fourni, 1 fusible + 1 sectionneur/voie |
Le tableau ci-dessous présente le catalogue des embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables à 16 voies (suite).
Référence ABE-7•• |
R16T230 |
R16T330 |
P16T330 |
P16T334 |
R16T231 |
R16T332 |
P16T332 |
R16T370 |
|---|---|---|---|---|---|---|---|---|
Famille d'embases |
Embases interfaces d'adaptation de sortie avec ou sans relais électromécaniques ou statiques débrochables à 16 voies (suite) |
|||||||
Sous-groupes |
Embases de sortie, 1 OF, contact libre de potentiel. |
Embases sortie, 1 OF, commun par groupe 8 voies. |
Embases de sortie, 1 OF, distribution des 2 polarités par groupe de 8 voies. |
Embases de sortie, 2 OF, contact libre de potentiel. |
||||
Illustration |

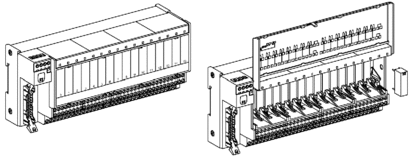

Embase TELEFAST 2  |
|||||||
Description |
avec relais électromécanique de largeur 10 mm |
avec relais électromécanique de largeur 12,5 mm |
relais de largeur 12,5 mm non fourni |
relais de largeur 12,5 mm non fourni, 1 fusible/voie |
avec relais électromécanique de largeur 10 mm |
avec relais électromécanique de largeur 12,5 mm |
relais de largeur 12,5 mm non fourni |
avec relais électromécanique de largeur 12,5 mm |
Le tableau ci-dessous présente le catalogue des embases d'entrée pour relais statiques de largeur 12,5 mm.
Référence ABE-7P•• |
16F310 |
16F312 |
||||||
|---|---|---|---|---|---|---|---|---|
Famille d'embases |
Embases d'entrée pour relais statiques de largeur 12,5 mm |
|||||||
Illustration |
Embase TELEFAST 2  |
|||||||
Description |
sans potentiel |
distribution des 2 polarités par groupe de 8 voies |
||||||
