Raccordement du module

Présentation

Schéma de principe d'une entrée

Raccordement du module

DANGER

RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE

Mettez le capteur et le pré-actionneur hors tension avant de connecter ou de déconnecter le module.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT

DETERIORATION DE L'EQUIPEMENT

Ne raccordez pas le bornier SPS A/B à plusieurs alimentations.
S’il y a plusieurs alimentations dans le même groupe de voies, débrochez le bornier SPS A/B et désactivez la fonction de surveillance de l’alimentation électrique.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

ATTENTION

PERTE DE FONCTION D'ENTREE

Le type et l'ampérage du fusible installé doivent être adaptés.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

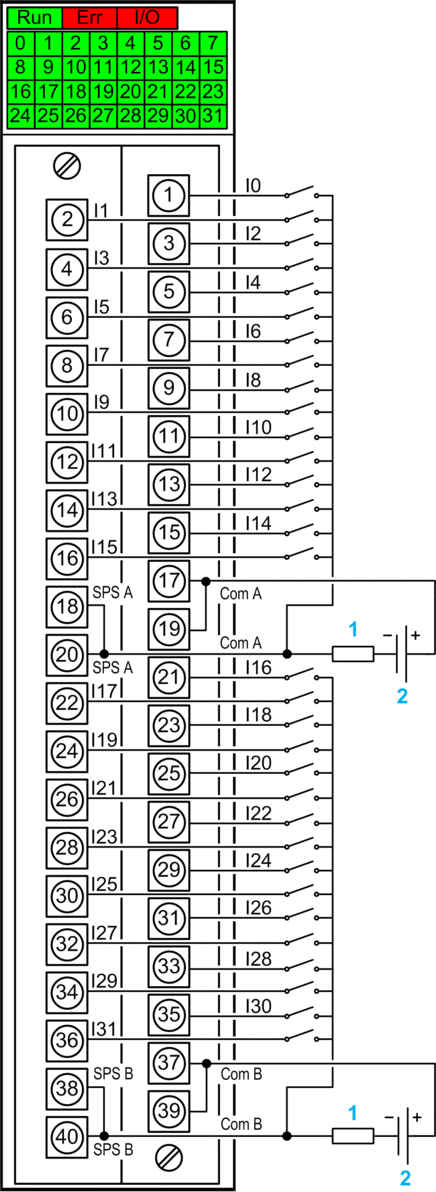

Les schémas ci-dessous montrent le raccordement du module aux capteurs :

Logique positive	Logique négative

1 Fusible à fusion rapide de 0,5 A 2 Alimentation du capteur (SPS) 12 VCC/24 VCC

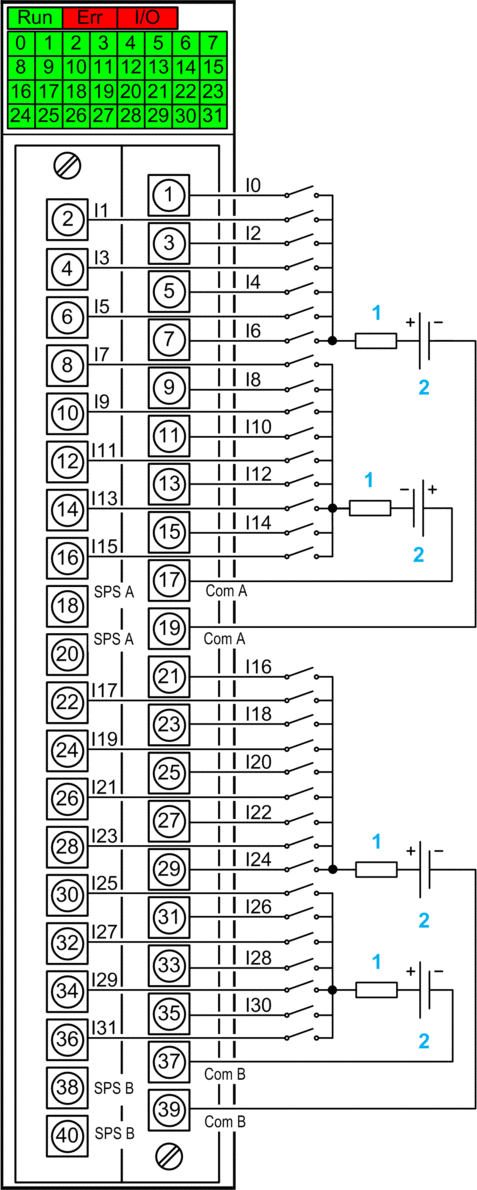

Le diagramme suivant montre un exemple d’entrée mixte (logique positive/négative) :

1 Fusible à fusion rapide de 0,5 A

2 Alimentation du capteur (SPS) 12 VCC/24 VCC

NOTE : Dans l’exemple ci-dessus, les entrées du groupe A sont à logique positive ou négative, tandis que les entrées du groupe B sont uniquement à logique positive. Les bornes SPS A et SPS B ne sont pas raccordées et la surveillance de l’alimentation doit être désactivée pour les deux groupes.

Coupure d'alimentation des capteurs

Après une coupure de l'alimentation des capteurs, si la case Surveillance alimentation n'est pas cochée dans l'écran de configuration du module, l'entrée numérique peut rester active.

AVERTISSEMENT

ENTREE NUMERIQUE INACTIVE APRES UNE COUPURE D'ALIMENTATION D'UN CAPTEUR

Pour vous assurer que l'entrée numérique est à l'état inactif après une coupure d'alimentation des capteurs, ne décochez pas la case Surveillance alimentation dans l'écran de configuration du module.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Pour accéder à la case à cocher Surveillance alimentation , consultez le chapitre Modification du paramètre de surveillance de défaut d'alimentation externe.

En cas de coupure d'alimentation d'un capteur, le voyant E/S (rouge) du module s'allume et les voyants d'état de voie d'entrée affichent la dernière position enregistrée pour le capteur.

AVERTISSEMENT

INFORMATIONS DES VOYANTS DE VOIE NE CORRESPONDANT PAS A LA POSITION DES CAPTEURS

Après une coupure d'alimentation d'un capteur :

Le voyant d'erreur I/O est allumé.
Ne tenez pas compte des informations des voyants d'entrée (ils indiquent la dernière position enregistrée des capteurs et non leur position réelle).
Vérifiez la position exacte des capteurs.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
