Présentation

NOTE :

Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.

Il existe deux bibliothèques LL984 différentes :

LL984

(avec EF LL_••••), cette bibliothèque était utilisée avant Unity Pro V5.1 et n'est pas fournie avec Control Expert. Elle ne servait qu’à convertir les projets Modsolft et ProWORX et les sections Concept LL984 au format Control Expert.

La dernière version de cette bibliothèque, V4.1.17 est disponible uniquement dans les services Schneider Electric (veuillez contacter votre représentant Schneider Electric local pour recevoir une copie de cette bibliothèque).
UnityLL984

(avec EF L9_••••, L9E_•••• ou L9P_••••), cette bibliothèque est utilisée depuis Unity Pro V5.1.

Dans Unity Pro V5.1, V6.0 et V6.1, la bibliothèque UnityLL984 était fournie avec le package Unity Pro mais devait être installée séparément.

À partir d’Unity Pro V7.0, la bibliothèque UnityLL984 est intégrée au jeu de bibliothèques Control Expert/Unity Pro.

Ouverture d'une application (fichier .sta)

Pour ouvrir une application (fichier .sta) générée avec Unity Proversion V5.1, V6.0 ou V6.1 et contenant des sections LL984, deux possibilités s'offrent à vous :

  • Utilisez la dernière version de la bibliothèque UnityLL984.

    • Sélectionnez Mettre à jour avec la dernière version disponible dans la section Version des bibliothèques des fenêtres qui s'ouvrent.

    • Dans le menu Génération , sélectionnez Regénérer tout.

    • Résultat : La dernière version de la bibliothèque UnityLL984 est utilisée.

  • Conservez la version précédente de la bibliothèque UnityLL984

    • Installez la bibliothèque UnityLL984 qui correspond à la version utilisée, soit la version V5.1, V6.0 ou V6.1. (pour connaître la procédure d'installation détaillée, consultez InstallationUnityLL984 Bibliothèques).

    • Sélectionnez Conserver la version de projet dans la section Version des bibliothèques des fenêtres qui s'ouvrent.

      NOTE : Il n'est pas nécessaire de Régénérer tout.

Installation de bibliothèques UnityLL984

Les bibliothèques UnityLL984 sont disponibles sous forme de fichiers zip sur le site www.se.com ou sur le DVD Control Expert.

NOTE : Sur le DVD Control Expert, les versions précédentes des bibliothèques UnityLL984 (V5.1, V6.0 ou V6.1) sont disponibles dans le dossier Previous Unity LL984 Library.

Pour installer les bibliothèques UnityLL984, procédez comme suit :

Étape

Action

1

Décompressez Setup_UnityLL984Library_Vxxx(Unity Pro Vxx).zip dans le répertoire du disque dur local pour obtenir la bibliothèque UnityLL984.

2

Cliquez sur Démarrer > Programmes > EcoStruxure Control Expert > Mise à jour de la bibliothèque de types.

3

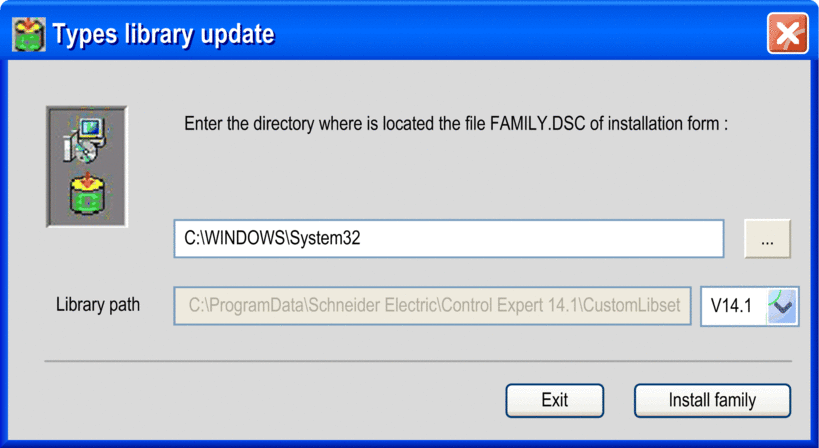

La fenêtre Mise à jour de la bibliothèque de types s'affiche.

4

Sélectionnez le fichier Family.dsc du dossier extrait à l'aide du bouton .

5

Sélectionnez la version de bibliothèque Control Expert à mettre à jour (par exemple, V14.1).

(Pour modifier le chemin de la bibliothèque, reportez-vous à la section Options de configuration de la bibliothèque.)

6

Cliquez sur le bouton Installer famille.

NOTE : Après l'installation d'une famille, une fenêtre affiche The installation has succeeded. Cliquez sur OK

Aide en ligne de la bibliothèque UnityLL984

Si la bibliothèque UnityLL984 d’Unity Pro V5.1, V6.0 ou V6.1 est installée avant Control Expert 15.2 :

  • Désinstaller la bibliothèque UnityLL984

  • Installez Control Expert 15.2.

Si vous avez désinstallé la bibliothèque UnityLL984 avec Control Expert 15.2 déjà installé :

  • Exécutez la fonction de réparation de Control Expert 15.2 pour réinstaller l'aide de la bibliothèque UnityLL984 (désormais intégrée).
