Présentation
Les perturbations électromagnétiques peuvent provoquer un fonctionnement inattendu de l'application.
AVERTISSEMENT
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT
Dans un environnement fortement perturbé par des ondes électromagnétiques :
  • Utilisez le kit de connexion de blindage BMXXSP•••• pour raccorder le blindage sans filtrage programmable, et
  • Utilisez une alimentation 24 VCC stabilisée aux entrées ainsi qu'un câble blindé pour raccorder l'alimentation au module.
  • Utilisez un câble blindé pour les entrées de capture et les sorties réflex si elles sont câblées.
  • Utilisez un câble blindé pour chaque voie SSI et notez que l'alimentation 24 VCC et la terre doivent être inclus dans le câble blindé. (Chaque câble blindé comprend une paire CLK, une paire DATA, 24 VCCo, 0 VCCs. Si la sortie réflex est connectée au codeur, elle doit aussi être incluse.)
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

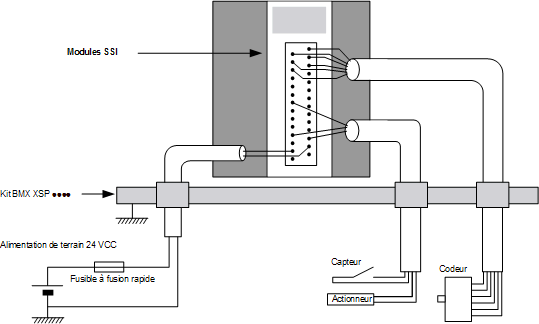

La figure ci-dessous représente le circuit recommandé à monter dans les environnements très perturbés à l'aide du kit de connexion du blindage :
ATTENTION
RISQUE DE DETERIORATION DU MODULE - SELECTION INADEQUATE DES FUSIBLES
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties. Une erreur de sélection des fusibles pourrait endommager le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
