Configuration du module SSI BMX EAE 0300 sur Control Expert

Sélection du module

Pour ajouter un module BMX EAE 0300, il faut créer un projet avec un automate M340. Une fois créé, suivez la procédure ci-après pour ajouter le module SSI :

Etape	Action

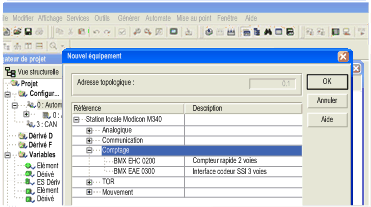

1	Dans le navigateur de projet double-cliquez sur Configuration, puis sur 0:Bus X et sur 0:BMX XBP •••

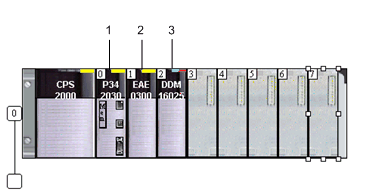

2	Dans la fenêtre Bus X, sélectionnez l'emplacement 1 et double-cliquez dessus.
3	Choisissez le module SSI BMX EAE 0300
4	Cliquez sur OK pour valider.

NOTE : aux fins de cet exemple, ajoutez également un module d'E/S numériques à la configuration.

Configuration du module

Une fois le module ajouté à la configuration de l'automate, il est nécessaire de définir la voie SSI qui sera utilisée :

Etape	Action
1	Sélectionnez la première voie SSI 0.
2	Dans le menu déroulant Fonction, sélectionnez Codeur SSI absolu

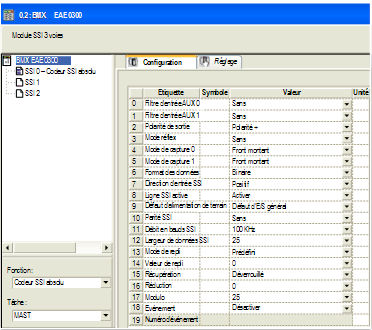

3	Configurez la voie à l'aide des valeurs affichée dans cette capture d'écran :

Création d'objets d'E/S

Pour accéder aux E/S du module, il est nécessaire de déclarer l'objet %CH.

Le tableau ci-dessous présente la procédure à suivre pour déclarer les variables dérivées E/S :

Etape	Action

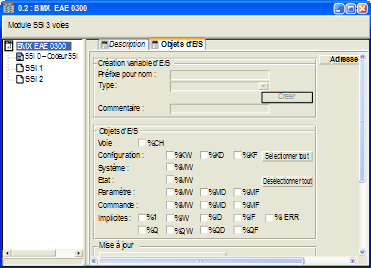

1	Dans la fenêtre de configuration BMX EAE 0300 (double-cliquez sur le module si la fenêtre n'est pas ouverte) et sélectionnez l'onglet Objets d'E/S.
2	Cliquez sur l'adresse de préfixe %CH de l'objet d'E/S, puis sur le bouton Mettre à jour grille pour afficher l'adresse de la voie dans la grille Objet d'E/S.
3	Cliquez sur la ligne %CH0.1.0 et saisissez un nom de voie dans la zone Préfixe pour nom. Nom : Gate_Position
4	Cliquez sur Créer.
