Fonctions de bloc de sortie
Traduction de la notice originale
A propos de nous
Présentation
Chaque voie du module SSI possède un bloc de sortie programmable qui fonctionne avec le registre d'état de la comparaison et influe sur le comportement des sorties physiques Qx pour chaque voie.
Il existe deux façons de contrôler la sortie :

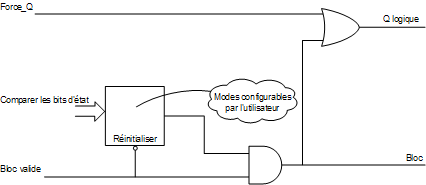

La figure ci-dessous représente le bloc fonction de sortie Q0 :
Fonctions configurables
Le mode de mémorisation doit être choisi parmi 111 fonctions sur l'onglet de configuration.
Comme indiqué, la sortie :
Le tableau ci-dessous présente les fonctions configurables :
Code fonction
Programmation
0
Aucune action réflex (par défaut)
1
Valeur SSI basse
La sortie est haute lorsque la valeur SSI est inférieure au seuil inférieur.
2
Valeur SSI dans une fenêtre
La sortie est haute lorsque la valeur SSI se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
3
Valeur SSI haute
La sortie est haute lorsque la valeur SSI est supérieure au seuil supérieur.
4
Capture 0 basse
La sortie est haute lorsque la valeur de capture 0 est inférieure au seuil inférieur.
5
Capture 0 dans une fenêtre
La sortie est haute lorsque la valeur de capture 0 se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
6
Capture 0 haute
La sortie est haute lorsque la valeur de capture 0 est supérieure au seuil supérieur.
7
Capture 1 basse
La sortie est haute lorsque la valeur de capture 1 est inférieure au seuil inférieur.
8
Capture 1 dans une fenêtre
La sortie est haute lorsque la valeur de capture 1 se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
9
Capture 1 haute
La sortie est haute lorsque la valeur de capture 1 est supérieure au seuil supérieur.
10
Passage Modulo
La sortie est haute lorsque la valeur du codeur SSI passe devient supérieure ou inférieure à la valeur modulo.
Caractéristiques de sortie
Le module SSI BMX EAE 0300 active les signaux de sortie de sorte qu'ils soient activés avec trois actuateurs de terrain 24 VCC.
Les paramètres suivants peuvent être configurés pour chaque sortie :
Erreur de récupération détectée
Le courant des sorties Q0, Q1 et Q2 est limité (0,5 A maximum).
Chaque sortie est protégée par un arrêt thermique.
Lorsqu'un court-circuit est détecté sur une des voies de sortie, le module SSI déverrouille la voie de sortie.
Si une sortie a été déverrouillée en raison de la détection d'un court-circuit, le module SSI surmonte le court-circuit, après que la séquence suivante est traitée :
NOTE : il se produit un délai minimum de 10 s avant que l'erreur détectée soit effacée.
Programmation de la polarité de sortie
Par défaut, la polarité de toutes les voies de sortie a une logique normale, où :
Il est possible de configurer le paramètre de polarité pour chaque sortie au cours de la configuration des voies de « 1 » à « 0 » :
Modes de repli des sorties
Les modes de repli sont des états prédéfinis auxquels les voies de sortie reviennent lorsqu'elles ne sont pas commandées par le processeur (lorsque les communications sont perdues ou lorsque le processeur est arrêté, par exemple).
Le mode de repli de chaque voie de sortie peut être configuré de la manière suivante :
NOTE : par défaut, le mode de repli des 3 voies de sortie est Etat prédéfini ; le paramètre de valeur de repli est 0.
