Montage du module SSI BMX EAE 0300
Traduction de la notice originale
A propos de nous
Présentation
La manipulation du module lorsque le rack est sous tension ne perturbe pas l'automate.
Précautions d'installation
Les modules SSI Modicon X80 peuvent être installés n'importe où dans le rack, sauf aux emplacements suivants :
L'alimentation est fournie par le bus de fond de rack (3,3 V et 24 V).
Avant d'installer un module, retirez le cache de protection du connecteur du module situé sur le rack.
DANGER
RISQUE D'ELECTROCUTION
  • Coupez l'alimentation des capteurs et des pré-actionneurs avant de brancher ou de débrancher le bornier sur le module.
  • Retirez le bornier avant de brancher ou de débrancher le module du rack.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Installation

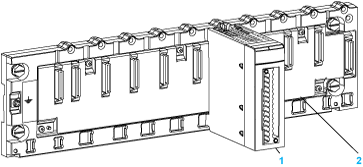

Le schéma ci-dessous illustre le module SSI BMX EAE 0300 monté sur le rack :
Le tableau suivant décrit les différents éléments de l'assemblage ci-dessus :
Numéro
Description
1
Module SSI BMX EAE 0300
2
Rack standard
Installation du module sur le rack
Le tableau ci-dessous présente la procédure de montage du module SSI sur le rack :
Etape
Action
Illustration
1
Positionnez les deux ergots de guidage situés à l'arrière du module (partie inférieure) dans les emplacements correspondants du rack.
NOTE : avant de positionner les ergots, veillez à retirer le cache de protection de l'emplacement du rack.
Etapes 1 et 2
2
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Il est alors maintenu en place.
3
Serrez la vis de fixation pour assurer le maintien en position du module sur le rack.
Couple de serrage : 0,4 à 1,5 N•m (0,30 à 1,10 lbf-ft)
Etape 3
