Présentation de l’étape 0
L’étape 0 consiste à initialiser la boucle :
-
arrêt du moteur,
-
validation de l’entrée IVal du module de comptage,
-
démasquage de l’événement franchissement de la valeur zéro.
Etape 0 : action à l’activation de l’étape 0

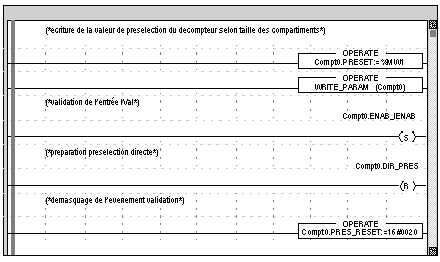

La figure ci-dessous montre l’action à l’activation de l’étape 0.
La figure ci-dessous montre la suite de l’action à l’activation de l’étape 0.
action à la désactivation de l’étape 0
La figure ci-dessous montre l’action à la désactivation de l’étape 0.
Transition de l’étape 0 vers l’étape 1
Les conditions de transition de l’étape 0 vers l’étape 1 sont les suivantes :
La figure ci-dessous montre les conditions de transition de l’étape 0 vers l’étape 1.
