Chaque voie des modules TSX CTY2A et 4A dispose de deux sorties physiques : Q0 et Q1.
Ces sorties peuvent être utilisée en mode manuel (TOR). L'état de ces sorties est alors défini par les commandes envoyées par logiciel.
Les sorties physiques Q0 et Q1 peuvent aussi être configurées en mode automatique. Le mode automatique permet de mettre en oeuvre des actions réflexes au niveau du module, en recopiant respectivement l’état des bascules de mémorisation.
-
En comptage : deux bascules sont disponibles, les deux sorties peuvent être configurées en mode automatique.
-
En décomptage : seule la bascule 0 est disponible. Une seule sortie (Q0) peut être configurée en mode automatique.

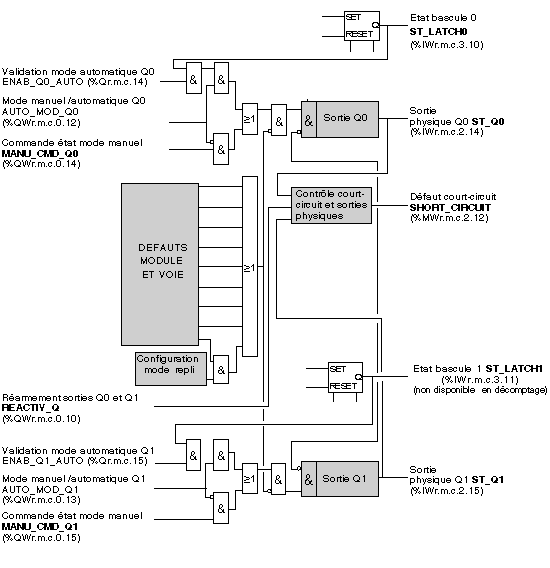

La figure ci-dessous montre la structure des sorties physiques d’une voie des modules TSX CTY2A/4A. Les objets langage associés sont décrits dans la partie
objets implicites.
Fonctionnement des sorties

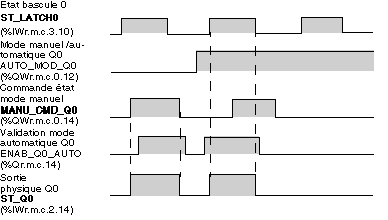

Le chronogramme ci-dessous présente le fonctionnement des sorties (exemple de la sortie Q0).
