Affichage des diagnostics de défauts

Aperçu

Les écrans de diagnostic de niveau module ou de niveau voie ne sont accessibles qu'en mode connecté. Lorsqu'un défaut non masqué apparaît, il est signalé :

dans l'écran de configuration du rack, par un carré rouge à la position du module de comptage en défaut
dans tous les écrans de niveau module (onglets Description et Défaut)
- dans le champ module avec le voyant IO
dans tous les écrans de niveau des voies (onglets Configuration, Réglage, Mise au point et Défaut)
- dans le champ module avec le voyant IO
- dans le champ voie avec le voyant de défaut sur la voie.
dans l'écran de défaut accessible par l'onglet Défaut où sont décrits les diagnostics de défauts.

Le défaut est également signalé :

sur le module, via l'affichage centralisé
avec les objets de langage dédiés : CH_ERROR (%Ir.m.c.ERR) et l'erreur de module MOD_ERROR (%Ir.m.MOD.ERR), %MWr.m.MOD.2, etc., et les mots d'état

NOTE : Même si le défaut est masqué (TSX CTY 2C), il est signalé par le clignotement du voyant IO et dans l'écran de défaut.

Illustration

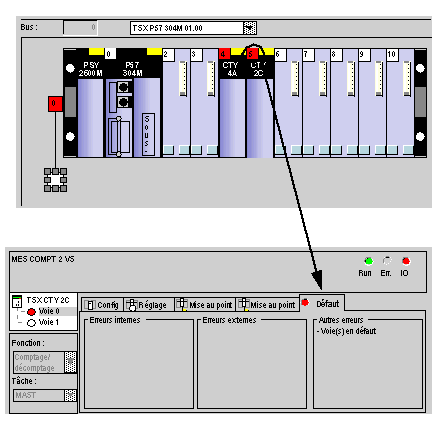

Le schéma ci-dessous présente la structure de rapport de défauts.
