Disponibilité des signaux sur les embases de raccordement à vis TELEFAST

(Traduction du document original anglais)

Illustration

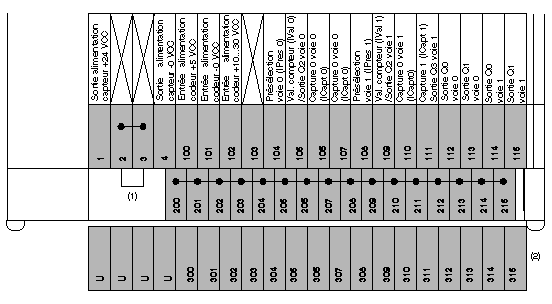

Le schéma ci-dessous représente l'embase de raccordement de l'embase ABE-7H16R20 :

(1) Sur l'embase ABE-7H16R20, la position du cavalier détermine la polarité de toutes les bornes 2•• :

Cavalier en position 1 ou 2 : les bornes 200 à 215 ont une polarité +.
Cavalier en position 3 ou 4 : les bornes 200 à 215 ont une polarité -.

(2) Sur l'embase ABE-7H16R20, il est possible d'ajouter une barrette ABE-7BV20 en option pour créer un second capteur commun (+ ou - selon le choix de l'utilisateur).
