Toutes les connexions ou déconnexions sur l'embase TELEFAST doivent s'effectuer en mode Hors tension (codeurs, liaison vers le module de comptage, liaisons entre les embases TELEFAST).
Connexion de l'embase TELEFAST 0 au module de comptage et de chaînage TELEFAST
Les câbles TSX CCP S15 (2,5 m), TSX CCP S15100 (1 m) et TSX CCP S15050 (0,5 m) sont fournis pour connecter les embases TELEFAST entre elles ou pour connecter l'embase TELEFAST 0 au module TSX CTY 2C. Il est néanmoins possible de réaliser des liaisons plus longues en utilisant le kit de câblage (référence TSX CAP S15••) et en respectant la consigne suivante lorsque les codeurs ont une alimentation de 5 V : si la liaison entre le module de comptage et l'embase TELEFAST 0 ne dépasse pas 100 m, utilisez des câbles de calibre 28 (0,008 mm2). Si la liaison est > 100 m, utilisez des câbles de calibre 22 (0,34 mm2) au minimum. Cependant, pour limiter les chutes de tension à 0 V (dues au courant d'alimentation du codeur), nous vous recommandons de connecter la borne 0 V conformément au schéma ci-dessous.
Schéma de câblage :
Longueur de câble entre le module de câblage et l'embase TELEFAST
La longueur totale de la liaison entre le module de comptage et l'embase TELEFAST (somme des longueurs entre la voie de comptage et la première embase TELEFAST et entre les différentes embases TELEFAST) ne doit pas dépasser 200 m, sachant que la longueur maximale d'un câble entre 2 embases TELEFAST est de 50 m.
Si la distance totale entre la première et la dernière embase TELEFAST dépasse 20 m, la ligne située sur le connecteur droit de la dernière embase TELEFAST doit être adaptée en insérant une butée de fin de ligne (résistance de 220 Ω entre les broches 1 et 2 du connecteur).
Le tableau ci-dessous présente les fréquences de l'horloge de transmission série en fonction de la longueur totale de la liaison :
|
Longueur du câble
|
Fréquence de l'horloge de transmission série
|
|
< 10 m
|
1 MHz
|
|
< 20 m
|
750 kHz
|
|
< 50 m
|
500 kHz
|
|
< 100 m
|
375 kHz
|
|
< 150 m
|
200 kHz (par défaut)
|
|
< 200 m
|
150 kHz
|
Protection de l'alimentation du codeur
La tension utilisée par le ou les codeurs connectés à l'embase TELEFAST détermine si l'alimentation doit être de 10…30 VCC ou de 5 VCC. Dans le cas d'une alimentation de 10…30 VCC, le fusible de protection est intégré à l'embase TELEFAST (fusible 1 A à fusion rapide). Toutefois, pour une alimentation de 5 VCC, l'utilisateur doit monter un fusible à fusion rapide en série avec la borne + de l'alimentation, ce type de fusible étant adapté à la consommation de l'embase TELEFAST et aux codeurs connectés.
Surveillance de la tension d'alimentation du codeur
Cette fonction est valide uniquement si un seul codeur est connecté à l'embase TELEFAST. Si la tension d'alimentation du codeur diminue de plus de 15 %, l'EPSR par défaut est renvoyée au module.

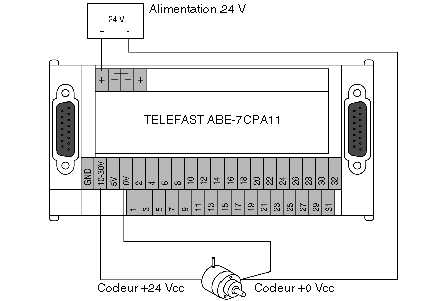

Si le codeur ne dispose pas de retour d'alimentation, vous devez raccorder :
Câblage des sorties du codeur
Si les sorties du codeur ont une logique positive et que leur nombre est inférieur à 24, les règles suivantes doivent être appliquées :
-
Raccordez les sorties du codeur aux entrées TELEFAST, en partant des moins significatives aux plus significatives.
-
Raccordez les entrées TELEFAST inutilisées à la borne 0 V.
Illustration :
Si les sorties du codeur ont une logique négative et que leur nombre est inférieur à 24, les règles suivantes doivent être appliquées :
-
Raccordez les sorties du codeur aux entrées TELEFAST, en partant des moins significatives aux plus significatives.
-
Ne raccordez pas les entrées TELEFAST inutilisées (laissez-les libres).
Illustration :
