Caractéristiques des sorties auxiliaires
|
|
|
(Traduction du document original anglais)
|
|

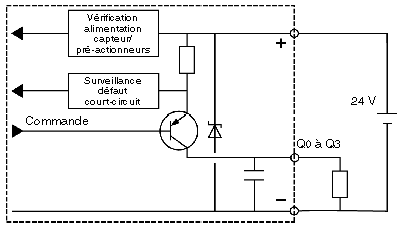

Caractéristiques des sorties auxiliaires
|
|
|
(Traduction du document original anglais)
|
|
Modules
|
TSX CTY 2A / 4A
|
TSX CTY 2C
|
|---|---|---|
|
Tension nominale
|
24 VCC
|
24 VCC
|
|
Limite de tension
|
19...30 V (possible jusqu'à 34 V, limitée à 1 heure par 24 heures)
|
|
|
Courant nominal
|
500 mA
|
500 mA
|
|
Tension de déchet
|
< 0,5 V
|
< 0,5 V
|
|
Courant de fuite
|
< 0,1 mA
|
< 0,1 mA
|
|
Courant maximal à 30 V et 34 V
|
625 mA
|
625 mA
|
|
Temps de commutation
|
< 250 μs
|
< 250 μs
|
|
Rigidité diélectrique avec la masse
|
1 500 V eff 50/60 Hz par mn
|
|
|
Compatibilité avec les entrées à courant continu
|
Toutes les entrées à logique positive dont la résistance d'entrée est < 15 kΩ
|
|
|
Conformité avec la norme CEI 1131-2
|
Oui
|
Oui
|
|
Protection contre les surcharges et les courts-circuits
|
Par limiteur de courant et disjoncteur thermique (0,7 A<id<2 A)
|
|
|
Surveillance des courts-circuits des sorties de chaque voie
|
Un bit de signalisation par voie
|
|
|
Réinitialisation configurable :
|
Un bit de configuration par voie
|
|
|
Protection contre la surtension des voies
|
Par diode Zener (à avalanche) entre les sorties et l'alimentation +24 V
|
|
|
Protection contre les inversions de polarité
|
Par diode inverse sur l'alimentation
|
|
|
Puissance d'une lampe à filament
|
8 W (maxi.)
|
8 W (maxi.)
|
