L'application décrite dans ce document est utilisée pour le collage d'étiquettes sur les cartons d'emballage.
Les cartons sont acheminés dans la chaîne par un transporteur. A chaque passage des cartons aux deux points désignés, une étiquette est collée dessus.
Un capteur, placé sous le transporteur, détecte l'arrivée des cartons, ceux-ci étant acheminés à des intervalles fixes.
Le moteur du transporteur est équipé d'un codeur connecté à un module d'entrée de comptage. Tout retard dans le procédé est surveillé et affiché.
Les ressources de contrôle de l'application sont gérées depuis un écran d'exploitation qui affiche la position de tous les cartons, le nombre de cartons étiquetés et la surveillance des retards.

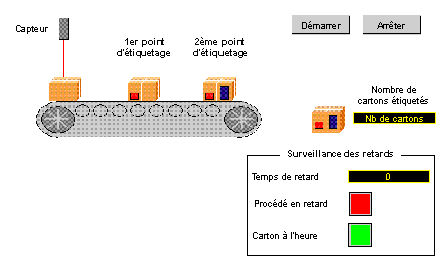

La figure ci-dessous illustre l'écran d'exploitation final de l'application :
Le mode de fonctionnement est le suivant :
-
Le bouton Démarrer permet de commencer le procédé d'étiquetage.
-
Le bouton Arrêter permet d'interrompre le procédé d'étiquetage.
-
Lorsqu'un carton arrive au moment programmé, l'indicateur Carton à l'heure s'allume.
-
En cas de retard dans le procédé, le temps de retard s'affiche. Si le retard est trop long, l'indicateur Procédé en retard s'allume.
