Ecran d'affichage des défauts des modules de comptage BMX EHC 0200
Traduction de la notice originale
A propos de nous
Présentation
Cette section présente l'écran d'affichage des défauts des modules de comptage BMX EHC 0200. L'écran d'affichage des défauts d'un module est accessible en mode connecté uniquement.
Illustration

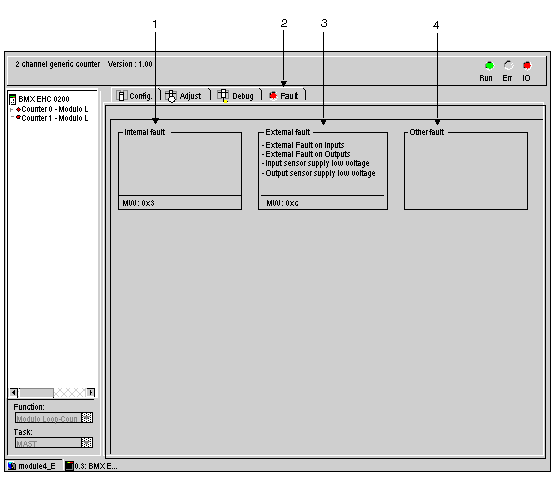

La figure ci-dessous représente l'écran d'affichage des défauts du module BMX EHC 0200 en mode compteur modulo (boucle).
Description de l'écran
Le tableau ci-dessous présente les différents éléments de l'écran.
Numéro
Elément
Fonction
1
Champ Défauts internes
Ce champ affiche les défauts actifs internes du module.
2
Onglet
L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est le mode d'affichage des défauts.
3
Champ Défauts externes
Ce champ affiche les défauts actifs externes du module.
4
Champ Autres défauts
Ce champ affiche les défauts actifs du module (sauf défauts internes et externes).
