Ecran de mise au point des modules de comptage BMX EHC xxxx

Présentation

Ce sous-chapitre décrit l'écran de mise au point des modules de comptage BMX EHC ••••. L'écran de mise au point d'un module n'est accessible qu'en mode connecté.

Illustration

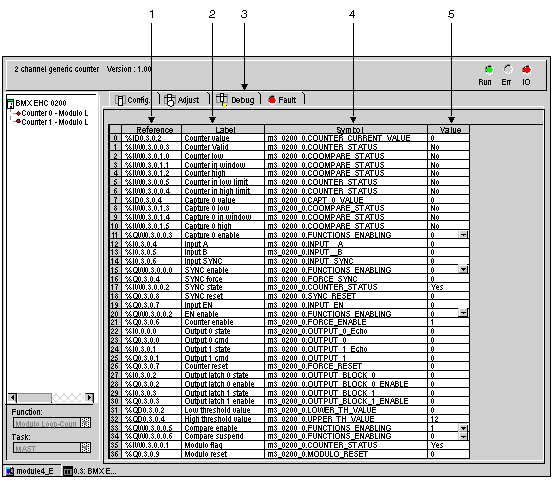

La figure ci-dessous illustre l'écran de mise au point du module BMX EHC 0200 en mode compteur modulo (boucle) :

Description de l'écran

Le tableau ci-dessous présente les différents éléments de l'écran :

Numéro	Elément	Validation
1	Champ Référence	Ce champ contient l'adresse de la variable dans l'application. Il ne peut pas être modifié.
2	Champ Libellé	Ce champ contient le nom de chaque variable configurable. Il ne peut pas être modifié.
3	Onglet	L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est le mode mise au point.
4	Champ Symbole	Ce champ contient la mnémonique de la variable. Il ne peut pas être modifié.
5	Champ Valeur	Si ce champ comporte une liste déroulante (indiquée par une flèche vers le bas), il permet de choisir la valeur de chaque variable parmi les valeurs proposées. Pour accéder aux différentes valeurs, il suffit de cliquer sur la flèche. La liste déroulante contenant toutes les valeurs s'affiche, permettant de sélectionner la valeur requise de la variable. Si ce champ ne contient aucune liste déroulante (pas de flèche vers le bas), il affiche simplement la valeur courante de la variable.
