Ecran de réglage des modules de comptage BMX EHC 0200
Traduction de la notice originale
A propos de nous
Présentation
Cette section présente l'écran de réglage des modules de comptage BMX EHC 0200.
Illustration

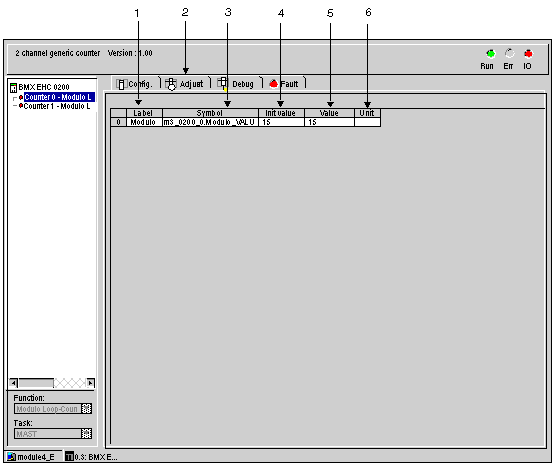

La figure ci-dessous représente l'écran de réglage du module BMX EHC 0200 en mode compteur modulo (boucle) :
Description de l'écran
Le tableau ci-dessous présente les différents éléments de l'écran :
Numéro
Elément
Fonction
1
Champ Libellé
Ce champ contient le nom de chaque variable réglable. Ce champ ne peut pas être modifié. Il est accessible à la fois en modes local et connecté.
2
Onglet
L'onglet en avant-plan indique le mode en cours. Dans cet exemple, le mode en cours est le mode réglage.
3
Champ Symbole
Ce champ contient la mnémonique de la variable. Ce champ ne peut pas être modifié. Il est accessible à la fois en modes hors ligne et connecté.
4
Champ Valeur initiale
Ce champ indique la valeur de la variable réglée par l'utilisateur en mode hors ligne. Ce champ est accessible en mode connecté uniquement.
5
Champ Valeur
La fonction de ce champ dépend du mode dans lequel l'utilisateur travaille :
  • En mode hors ligne : ce champ permet de régler la variable.
  • En mode connecté : ce champ permet d'afficher la valeur en cours de la variable.
6
Champ Unité
Ce champ contient l'unité de chaque variable configurable. Ce champ ne peut pas être modifié. Il est accessible à la fois en modes hors ligne et connecté.
