Présentation
Le module de comptage BMX EHC 0200 comporte les écrans suivants :
Description des écrans

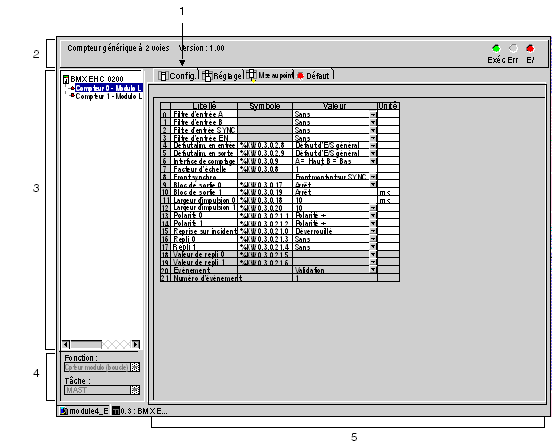

La figure suivante représente l'écran de configuration du module de comptage.
Le tableau ci-dessous présente les éléments des différents écrans.
Numéro
Elément
Fonction
1
Onglets
L'onglet au premier plan indique le mode utilisé (dans cet exemple, le mode Configuration). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes suivants sont disponibles :
  • Configuration
  • Réglage
  • Mise au point (accessible en mode connecté uniquement)
  • Défaut (accessible en mode connecté uniquement)
2
Zone d'en-tête
Indique un abrégé du module et son état en mode connecté (voyants).
3
Zone Module
Permet :
  • en cliquant sur le numéro de référence, d'afficher les onglets :
    • Description, qui indique les caractéristiques de l'équipement.
    • Objets d'E/S ou DDT d'équipement selon le type de données d'E/S sélectionné lors de l'insertion du module dans le projet Control Expert.
Zone Voie
Permet :
  • en cliquant sur le numéro de la voie (Compteur), d'afficher les onglets :
    • Configuration, qui indique les caractéristiques de la voie. Dans le modèle de données des E/S topologiques, aucune fonction n'est configurée par défaut. Dans le modèle de données du DDT d'équipement, par défaut, les voies sont toutes configurées sur le mode fréquence et une voie ne peut pas être définie sur Aucun.
    • Réglage : comprend différentes rubriques à renseigner (valeurs de paramètres), selon la fonction de comptage sélectionnée.
    • Mise au point : affiche l'état des entrées et des sorties, ainsi que les différents paramètres de la fonction de comptage en cours (en mode connecté).
    • Défaut, qui affiche les erreurs détectées sur l'équipement (en mode connecté).
4
Zone Paramètres généraux
Permet de choisir la fonction de comptage et la tâche associée à la voie :
  • Fonction : fonction de comptage parmi celles disponibles pour les modules concernés. En fonction du choix effectué, les intitulés de la zone de configuration peuvent différer.
  • Tâche : définit la tâche par laquelle les objets à échange implicite de la voie seront échangés.
Ces choix sont possibles en mode local uniquement.
5
Zone Paramètres en cours
Cette zone comporte diverses fonctionnalités qui dépendent du mode en cours :
  • Configuration : permet de configurer les paramètres des voies.
  • Réglage : comprend différentes rubriques à renseigner (valeurs de paramètres), selon la fonction de comptage sélectionnée.
  • Mise au point : affiche l'état des entrées et des sorties, ainsi que les différents paramètres de la fonction de comptage en cours.
  • Défaut : affiche les erreurs survenues sur les voies de comptage.
