Chaque canal du module de comptage comporte deux blocs de sortie programmables qui fonctionnent avec le registre d'état de comparaison et ont un impact sur le comportement des sorties physiques Q0 et Q1.
Il existe deux façons de contrôler la sortie :
-
Depuis l'application : dans ce cas, la sortie correspond à l'état du bit de sortie provenant du bit de commande de sortie.
-
Depuis le bloc fonction de sortie : dans ce cas, l'utilisateur doit activer la fonction de bloc de sortie. La sortie correspond ensuite à l'état du bit de sortie provenant du bloc fonction.

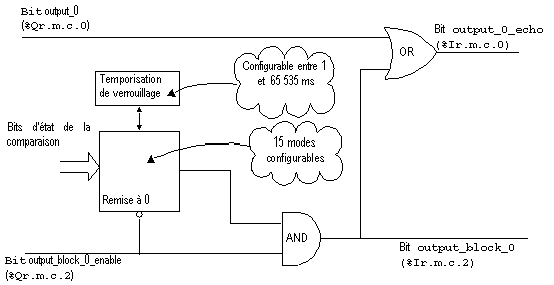

La figure ci-dessous représente le bloc fonction de sortie Q0 :
Utilisation du bloc fonction
Chaque sortie physique est contrôlée par deux bits :
Le bit output_block_0(1)_enable permet d'autoriser le fonctionnement du bloc fonction 0(1) lorsqu'il est défini sur 1. Lorsque le bit est sur 0, le bit output_block_0(1) reste sur 0.
Le bit output_0(1) est appliqué à la sortie logique Q0(1) et doit être défini sur 0 lorsque le bloc fonction est utilisé. Lorsque le bit est sur 1, la sortie est forcée sur 1.
Pour les modes de fonctionnement dans lesquels le bloc génère une impulsion, la largeur d'impulsion peut être configurée dans l'écran de configuration.
Programmation de la sortie
Le tableau ci-dessous présente les fonctions configurables :
|
Code fonction
|
Programmation
|
|
0
|
Désactivé = pas d'action directe (valeur par défaut)
|
|
1
|
Compteur bas.
La sortie est haute lorsque la valeur du compteur est inférieure au seuil inférieur.
|
|
2
|
Compteur dans fenêtre.
La sortie est haute lorsque la valeur du compteur se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
|
|
3
|
Compteur haut.
La sortie est haute lorsque la valeur du compteur est supérieure au seuil supérieur.
|
|
4
|
Impulsion inférieure au seuil inférieur.
L'impulsion de sortie démarre lorsque la valeur du compteur diminue et franchit la valeur de seuil inférieur -1.
|
|
5
|
Impulsion supérieure au seuil inférieur.
L'impulsion de sortie démarre lorsque la valeur du compteur augmente et franchit la valeur de seuil inférieur +1.
|
|
6
|
Impulsion inférieure au seuil supérieur.
L'impulsion de sortie démarre lorsque la valeur du compteur diminue et franchit la valeur de seuil supérieur -1.
|
|
7
|
Impulsion supérieure au seuil supérieur.
L'impulsion de sortie démarre lorsque la valeur du compteur augmente et franchit la valeur de seuil supérieur +1.
|
|
8
|
Compteur arrêté (mode compteur monocoup uniquement).
La sortie devient haute lorsque le compteur est arrêté.
|
|
9
|
Compteur en marche (mode compteur monocoup uniquement).
La sortie devient haute lorsque le compteur est en marche.
|
|
10
|
Valeur basse de capture 0.
La sortie est haute lorsque la valeur de capture 0 est inférieure au seuil inférieur.
|
|
11
|
Valeur de capture 0 dans fenêtre.
La sortie est haute lorsque la valeur de capture 0 se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
|
|
12
|
Valeur haute de capture 0.
La sortie est haute lorsque la valeur de capture 0 est supérieure au seuil supérieur.
|
|
13
|
Valeur basse de capture 1.
La sortie est haute lorsque la valeur de capture 1 est inférieure au seuil inférieur.
|
|
14
|
Valeur de capture 1 dans fenêtre.
La sortie est haute lorsque la valeur de capture 1 se trouve entre les seuils supérieur et inférieur ou est égale à un des deux seuils.
|
|
15
|
Valeur haute de capture 1.
La sortie est haute lorsque la valeur de capture 1 est supérieure au seuil supérieur.
|
NOTE : Le bloc fonction de sortie 0 est inactif lorsque le compteur est utilisé en mode modulation de largeur d'impulsion.
Généralement, ces actions réflexe agissent dans un délai inférieur à 0,6 ms. La répétabilité est d'environ +/- 0,3 ms.
Fonctions spéciales d'amélioration :
Le délai est inférieur à 0,2 ms. La répétabilité est d'environ +/- 1 s.
Caractéristiques de sortie
Le module de comptage BMX EHC 0200 permet d'échanger des signaux de sortie avec deux actionneurs terrain 24 VCC.
Les paramètres suivants peuvent être configurés pour chaque sortie :
-
Réponse du module en cas de reprise sur incident
-
Polarité de sortie pour chaque voie de comptage (polarité positive ou négative)
-
Mode et état de repli pour chaque voie du module
Ces trois paramètres sont décrits dans les pages suivantes.
Réponse en cas de reprise sur incident
Le courant des sorties Q0 et Q1 est limité (0,5 A maximum).
Chaque sortie est protégée par un arrêt thermique.
Lorsqu'un court-circuit est détecté sur une des voies de sortie, le module de comptage permet une des deux actions suivantes selon la configuration :
-
Paramètre fault recovery configuré sur latched off : le module de comptage déverrouille la voie de sortie
-
Paramètre fault recovery configuré sur autorecovery : le module de comptage déverrouille la voie de sortie et tente automatiquement de rétablir l'erreur et de reprendre le fonctionnement sur la voie une fois l'erreur corrigée.
Lorsque le paramètre fault recovery est configuré sur latched off, si une voie de sortie a été déverrouillée en raison de la détection d'un court-circuit, le module de comptage rétablit le défaut selon la séquence suivante :
Lorsque le paramètre fault recovery est configuré sur auto recovery, une voie de sortie désactivée en raison de la détection d'une erreur redémarre dès que l'erreur a été corrigée. Aucune intervention de l'utilisateur n'est requise pour réinitialiser les voies.
NOTE : Un délai minimum de 10 s est observé avant la suppression de l'erreur à la fois en modes latched off et auto recovery.
Programmation de la polarité de sortie
Il est possible de configurer le paramètre polarity pour chaque sortie au cours de la configuration des voies :
-
Paramètre polarity configuré sur polarity + : la sortie physique est de 24 VCC lorsque la sortie est au niveau haut (output_0_echo = 1)
-
Paramètre polarity configuré sur polarity - : la sortie physique est de 24 VCC lorsque la sortie est au niveau bas (output_0_echo = 0)
Par défaut, les deux voies de sortie sont en polarité positive.
Modes de repli des sorties
Les modes de repli sont des états prédéfinis auxquels les voies de sortie reviennent lorsqu'elles ne sont pas contrôlées par le processeur (lorsque les communications sont perdues ou lorsque le processeur est arrêté, par exemple).
Le mode de repli de chaque voie de sortie peut être configuré de la manière suivante :
-
Valeur de repli : With (Avec). Vous pouvez configurer la valeur de repli sur 0 ou 1.
-
Valeur de repli : Without (Sans). La fonction du bloc de sortie continue à fonctionner selon les dernières commandes reçues.
NOTE : Par défaut, le mode de repli des deux voies de sortie est with et la valeur du paramètre fallback value est 0.
