Informations générales sur le module de comptage

Présentation

Les modules de comptage sont des modules de format standard qui permettent de compter les impulsions envoyées par un capteur à une fréquence maximale de 60 KHz (BMX EHC 0200).

Le module BMX EHC 0200 comporte deux voies.

Capteurs utilisés

Les capteurs utilisés sur chaque voie peuvent être :

des capteurs de proximité 2 fils 24 VCC,
des codeurs de signaux incrémentaux avec sortie 10/30 VCC et sorties push-pull.

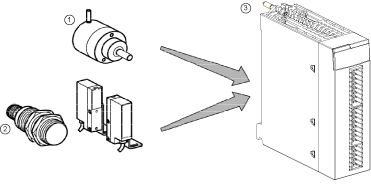

Illustration

Codeur incrémental

Capteurs de proximité

Module de comptage BMX EHC 0200
