Câblage du module BMX EHC 0200
Traduction de la notice originale
A propos de nous
Présentation
Le module de comptage BMX EHC 0200 utilise les éléments suivants :
DANGER
RISQUE D'ELECTROCUTION
  • Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.
  • Retirez le bornier avant de brancher ou de débrancher le module du rack.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
NOTE : les deux connecteurs 16 broches et le connecteur 10 broches sont vendus séparément et sont disponibles dans le kit de connexion BMX XTS HSC 20.
Capteurs terrain
Le module comporte des entrées CEI 61131 de type 3 prenant en charge des signaux d'équipements de commutation mécanique, notamment :
L'équipement doit avoir les caractéristiques suivantes :
Le module est compatible avec la plupart des codeurs alimentés entre 10 et 30 V avec des sorties push-pull.
NOTE : L'alimentation 24 V du module destinée aux capteurs est protégée thermiquement et contre les courts-circuits.
Affectation du connecteur 16 broches

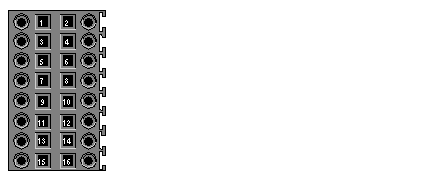

La figure ci-dessous montre l'emplacement physique des numéros de broche pour le connecteur 16 broches :
Le tableau ci-dessous indique le symbole et la description de chaque broche :
Numéro de broche
Symbole
Description
1, 2, 7, 8
24V_SEN
Sortie 24 VCC pour l'alimentation des capteurs
5, 6, 13, 14
GND_SEN
Sortie 24 VCC pour l'alimentation des capteurs
15, 16
FE
Terre fonctionnelle
3
IN_A
Entrée A
4
IN_SYNC
Entrée de synchronisation
9
IN_B
Entrée B
10
IN_EN
Entrée d'activation sélectionnée
11
IN_REF
Entrée de référencement
12
IN_CAP
Entrée de capture
Connexion des capteurs

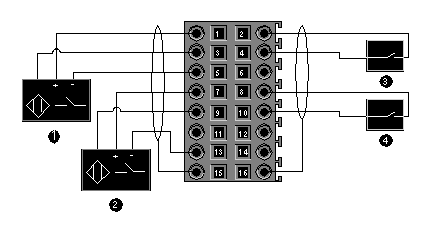

L'exemple ci-dessous montre des capteurs appliqués aux entrées IN_A et IN_B et de l'équipement appliqué aux entrées IN_EN et IN_SYNC :
1
Entrée IN_A
2
Entrée IN_B
3
Entrée IN_SYNC (entrée de synchronisation)
4
Entrée IN_EN (entrée d'activation)
Connexion d'un codeur

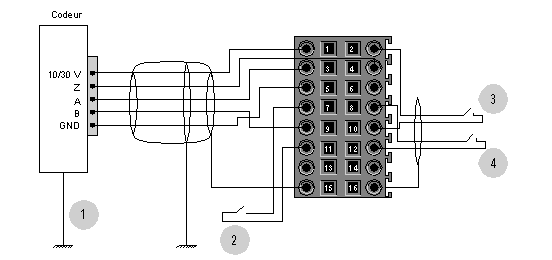

L'exemple ci-dessous représente l'utilisation d'un codeur incrémental pour la commande d'axes, et les trois entrées auxiliaires utilisées spécifiquement en mode compteur 32 bits :
1
Codeur (entrées A, B et Z)
2
Entrée IN_REF (entrée de référencement)
3
Entrée IN_EN (entrée d'activation)
4
Entrée IN_CAP (entrée de capture)
Connexion des sorties et des alimentations de sortie

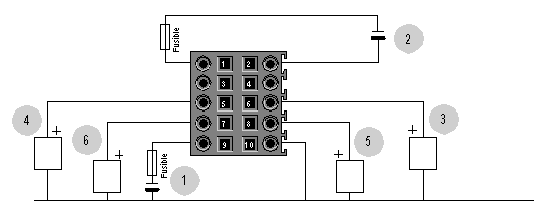

La figure ci-dessous montre la connexion d'alimentations et d'actionneurs au connecteur 10 broches :
1
Alimentation 24 V pour actionneurs
2
Alimentation 24 V pour capteurs
3
Actionneur pour la sortie Q0 de la voie de comptage 0
4
Actionneur pour la sortie Q1 de la voie de comptage 0
5
Actionneur pour la sortie Q0 de la voie de comptage 1
6
Actionneur pour la sortie Q1 de la voie de comptage 1
Actionneurs terrain
Les sorties Q0 et Q1 sont limitées par un courant maximum de 0,5 A.
NOTE : les sorties Q0 et Q1 sont protégées thermiquement et contre les courts-circuits.
Affectation du connecteur 10 broches

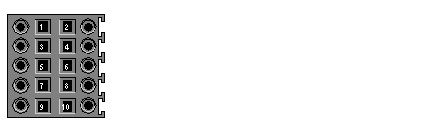

La figure ci-dessous montre l'emplacement physique des numéros de broche pour le connecteur 10 broches :
Le tableau ci-dessous indique le symbole et la description de chaque broche :
Numéro de broche
Symbole
Description
1
24V_IN
Entrée 24 VCC pour l'alimentation des capteurs
2
GND_IN
Entrée 0 VCC pour l'alimentation des capteurs
5
Q0-1
Sortie Q1 pour la voie de comptage 0
6
Q0-0
Sortie Q0 pour la voie de comptage 0
7
Q1-1
Sortie Q1 pour la voie de comptage 1
8
Q1-0
Sortie Q0 pour la voie de comptage 1
9
24V_OUT
Entrée 24 VCC pour l'alimentation des actionneurs
10
GND_OUT
Entrée 0 VCC pour l'alimentation des actionneurs
Instructions de sécurité
Les perturbations électromagnétiques peuvent provoquer un fonctionnement inattendu de l'application.
Respectez toutes les normes et consignes de sécurité locales et nationales.
DANGER
RISQUE D'ELECTROCUTION
Lorsqu'il est impossible de prouver que l'extrémité d'un câble blindé est reliée à la masse locale, ce câble doit être considéré comme dangereux et les équipements de protection individuelle (EPI) doivent être utilisés.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Suivez les instructions ci-dessous pour réduire les perturbations électromagnétiques :
  • Adaptez le filtrage programmable à la fréquence appliquée aux entrées.
  • Connectez un câble blindé (relié à la terre fonctionnelle) aux broches 15 et 16 du connecteur si vous utilisez un codeur ou un détecteur rapide.
Dans un environnement fortement perturbé :
  • Utilisez le kit de connexion de blindage BMXXSP•••• pour raccorder le blindage sans filtrage programmable, et
  • Utilisez une alimentation 24 VCC dédiée aux entrées ainsi qu'un câble blindé pour raccorder l'alimentation au module.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

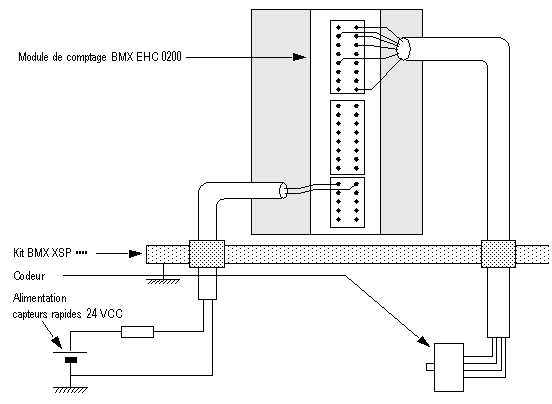

La figure ci-dessous représente le circuit recommandé à monter dans les environnements très perturbés à l'aide du kit de connexion du blindage :
Une erreur de sélection des fusibles peut endommager le module.
AVIS
DETERIORATION DU MODULE
Utilisez un fusible de type rapide pour protéger les composants électroniques du module en cas de surintensité ou d'inversion de polarité des alimentations d'entrées/sorties.
Le non-respect de ces instructions peut provoquer des dommages matériels.
